Канальний димосос (труба-труба) 160 мм ДІ-1 Димосос інжекторний для твердопаливних котлів 120 міліметрів

Накладний димосос інжекційний усуває проблеми та помилки у разі незадовільного димовідведення і в разі поганої тяги котла, а також убезпечить ваше приміщення від зворотної тяги під час розрідження атмосфери. Він призначений для створення додаткової тяги в димоходах опалювальних систем (котла, печі, каміна) до 45 кВт. Модель ДІ-1 ідеально підійде при зборі нового димаря або коли можна підняти частину димоходу або секцію, тому, що для встановлення потрібно врізати трубу або вставляти між секціями. Дана модель виробляється для труб діаметром 120, 150 і 160 мм, які необхідно підбирати під діаметр існуючої димохідної труби, щоб не звужувати її.

Варто зауважити, що існує три модифікації димососів — ДІ-1, ДІ-2 та ДІ-3, які  мають крильчатку 150 мм, але відрізняються способом монтажу та типом поверхні (для круглої чи пласкої труби). А модифікації ДІ-2-100 та ДІ-3-100 призначені для більш потужних опалювальних систем до 90 кВт, і мають розмір крильчатки 180 мм.

Конструктивно витяжний димос вкрай простий — корпус, двигун, захист двигуна, термостат, хомути для кріплення. У місцях контактування з димом димосос виготовлений із чорної сталі 3 мм завтовшки, де не контактує — 2 мм. Двигун встановлений на монтажній пластині та закритий захисною кришкою. Крильчатка двигуна виготовлена з нержавіючої сталі. Вся робоча частина димососного вузла знаходиться за межами димоходу, а конструкція димососа не перешкоджає формуванню природної тяги і не піддається впливу високих температур. Корпус та захист двигуна пофарбовані порошковою фарбою.

Монтаж ведеться на круглі труби діаметром 160 мм. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки труби. Якщо на горизонтальній ділянці труби, то двигуном вгору. Якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус потрубки, а силікон потрібен лише для герметизації.

Порядок встановлення:

• Підготувати димохід: розрізати димохід/підняти секцію для вставки димососа;
• Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром (наприклад, Akfix HT300, саме цей герметик використовується під час складання димососа). Як герметика можна також використовувати азбестову нитку або полотно;
• Надіти патрубки корпусу в секції димоходу.
• Перевірити правильне накладення герметика/азбесту та за необхідності нанести герметик додатково;
• Дати висохнути герметику, зазвичай приблизно 24 години;
• Далі можна підключати до мережі 220 В як безпосередньо в мережу, так і через додатковий пристрій для регулювання (димер, автоматика)

Для максимальної ефективності роботи після ексгаустера необхідно залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Установку можна проводити як у приміщенні, так і на вулиці. Робоча температура навколишнього середовища для двигунів становить від -25 до +100 градусів, тому вони не бояться морозів. Однак при монтажі на вулиці слід додатково виготовити короб від дощу (та інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

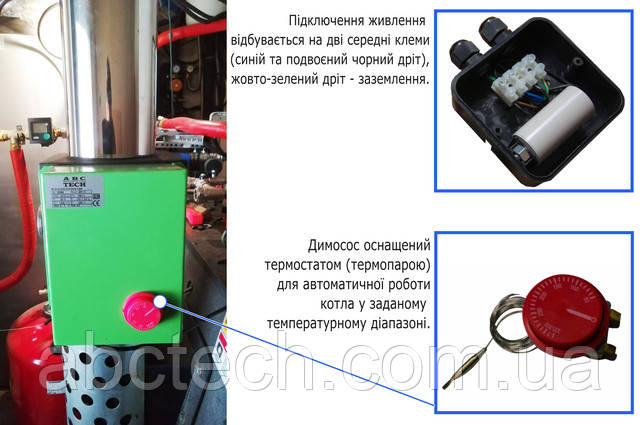

У комплекті йде термостат, який вмикатиме/вимикатиме інжекційний ексгаустер під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде у комплектації. Встановлюєте регулятором температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою і термостат включатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимикається. Таким чином димосос буде сам вмикатися/вимикатися для підтримання заданого температурного режиму і так може працювати круглу зиму автоматично.
Також термопара має 2 крайніх положення: у лівому – примусове вимкнення ексгаустера, а у правому – примусове включення.

Ежекторні димососи можна регулювати за допомогою додаткових пристроїв як от автоматикою котла за часом роботи (модуляція), так і регулятором швидкості потужності (в межах від 10 до 100%). Живлення пристрою — побутова мережа 220 В, а споживана потужність 33 Вт. Також тягу можна додатково контролювати шибером (заслінкою) котла.
Варто відзначити, що як і димар, корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам ексгаустер – достатньо лише зняти двигун із корпусу, щоб мати повний доступ для чищення.

Двигун має режим роботи S1, тобто. постійний режим роботи та встановлений на підшипниках, що забезпечує тривалий термін служби. Максимальна температура димових газів становить 250 градусів. Двигун працює від змінної однофазної мережі 220 В.
