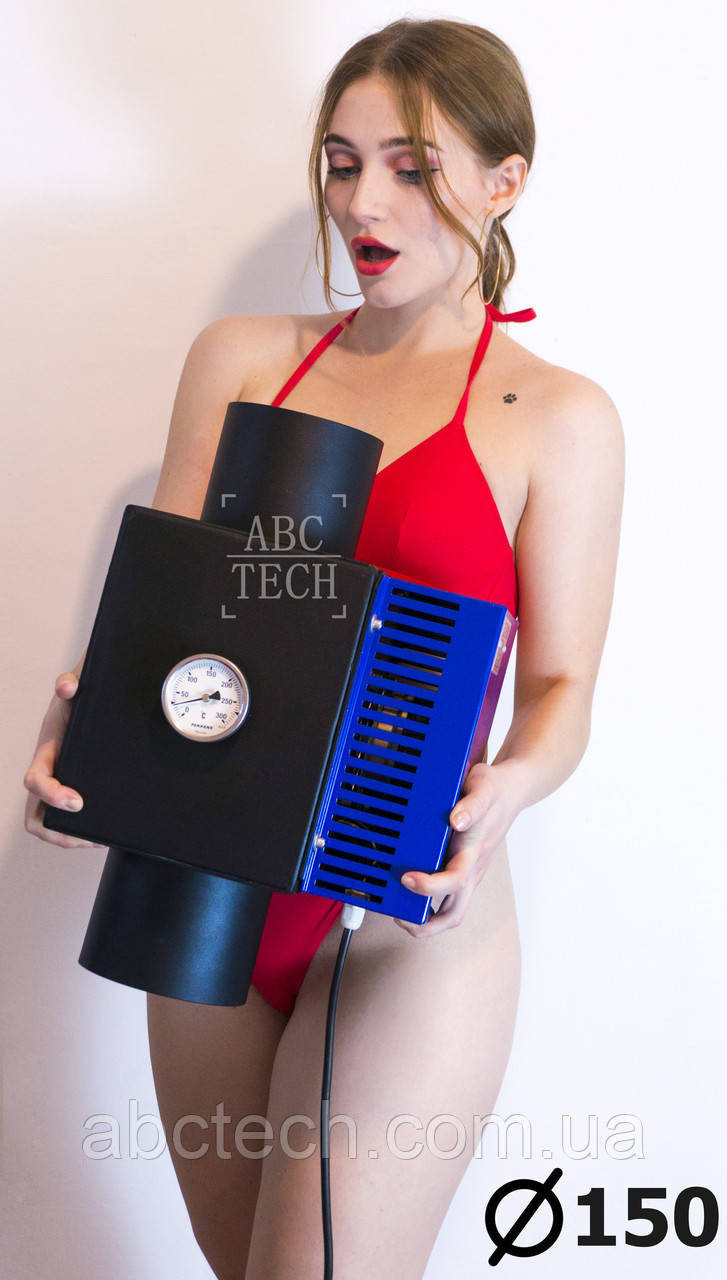

Канальний димосос (труба-труба) 150мм ДІ-1 Витяжний інжекторний димосос котла Холмова 150 мм

Канальний димосос (труба-труба) 150мм ДІ-1 Витяжний інжекторний димосос котла Холмова 150 мм

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0601

5 500 ₴

Показати оптові ціни
+380 (50) 864-80-47
(Viber, Telegram, Whatsapp)
  • +380 (98) 864-80-47
    Відділ продажу (Марина/Євгеній)
  • +380 (73) 864-80-47
    (Viber, Telegram, Whatsapp)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Канальний димосос (труба-труба) 150мм ДІ-1 Витяжний інжекторний димосос котла Холмова 150 мм
Канальний димосос (труба-труба) 150мм ДІ-1 Витяжний інжекторний димосос котла Холмова 150 ммГотово до відправки
5 500 ₴
+380 (50) 864-80-47
(Viber, Telegram, Whatsapp)
  • +380 (98) 864-80-47
    Відділ продажу (Марина/Євгеній)
  • +380 (73) 864-80-47
    (Viber, Telegram, Whatsapp)
Опис
Характеристики
Специфікація
Інформація для замовлення

Димосос канальний ДИ-1 (так званий ексгаустер або витяжний вентилятор котла Холмова) призначений для створення додаткової тяги та розрідження в димоходах опалювальних систем до 45 кВт (котла, печі, каміна). Підходить для монтажу на вулиці або у приміщенні на круглу трубу діаметром 150 мм. Гарантія на всі димососи 1 рік.

Ежекторний димосос усуває проблеми та помилки при незадовільному димовідводі та поганій тязі котла, а також убезпечить ваше приміщення від зворотної тяги при розрідженні атмосфери.

Відео — Типи димососів

Модель ДИ-1 ідеально підійде при зборі нового димаря або коли можна підняти частину димоходу або секцію, тому, що для встановлення потрібно врізати трубу або вставляти між секціями. Дана модель виробляється для труб діаметром 120, 150 і 160 мм, які необхідно підбирати під діаметр існуючої димохідної труби, щоб не звужувати її.

Варто зауважити, що існує три модифікації - ДИ-1/ДИ-2/ДИ-3, які відрізняються способом монтажу та типом поверхні (кругла/плоска труби). А модифікації ДИ-2-100/ДИ-3-100 призначені для потужніших опалювальних систем до 90 кВт.

Відео — Огляд димососа ДИ-3-100

Конструктивно витяжний димосос украй простий – корпус, монтажна пластина, двигун, захист двигуна, термостат. У місцях зіткнення з димом виготовлений із чорної 3-мм сталі та з 2-х мм, де не контактує. Двигун встановлений на монтажній пластині та захищений захисною кришкою. Крильчатка двигуна виготовлена з нержавіючої сталі. Корпус та захист двигуна пофарбовані порошковою фарбою.

0600_13 Двигатель и крышка установленны на толстой стальной пластине (3 мм)

Фото - Двигун та кришка встановлені на товстій стальній пластині (3 мм)

Увага! Колір може відрізнятись від того, що ви бачите на фото/відео, тому якщо вам колір важливий – уточніть актуальні кольори у менеджера.

Вся робоча частина димососного вузла знаходиться за межами димоходу, конструкція димососа не перешкоджає формуванню природної тяги і не впливає на високі температури.

0600_инф 7 Конструкция дымососа

Фото - Конструкція димососа

Відео — Конструкція димососа

Установка димососу:
Монтаж проводиться на круглі труби діаметром 150 мм. Можна встановлювати як вертикальні, так і горизонтальні ділянки. Якщо на горизонтальному, то двигуном вгору, якщо такої можливості немає - то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус патрубки, а силікон потрібний лише для герметизації.

0600_инф 6 Процесс установки

Фото - Установка димососа на котел

Порядок встановлення:
1) Підготувати димохід: розрізати димохід/підняти секцію для вставки димососа;
2) Зачистити місце вставки на димарі. Нанести термостійкий герметик по контуру фланців, труб (наприклад, Akfix HT300, саме цей герметик використовується при збиранні димососа). Як герметик можна також використовувати азбестову нитку або полотно.

Обережно! При монтажі необхідно ОБОВ'ЯЗКОВО нанести термогерметик на місце встановлення.

3) Надіти патрубки корпусу в секції димоходу.

Увага! Встановлення димососу відбувається за димом. Докладніше можна прочитати у паспорті.

4) Перевірити правильне накладення герметика/азбесту та за необхідності нанести герметик додатково.
5) Дати висохнути герметику. Час висихання вказано виробником герметика зазвичай приблизно 24 години.
6) Підключити до мережі 220 В. Це може бути безпосередньо до мережі або додатковий пристрій регулювання.

0600_28 Эксгаустер канальный (слева) и накладной (справа)

Фото - Димосос канальний (зліва) та накладний (зправа)

Відео — Монтаж накладного димососа своїми руками

При встановленні для максимальної ефективності необхідно після ексгаустера залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Установку можна проводити як у приміщенні, так і на вулиці. Робоча температура навколишнього середовища для двигунів від -25 до +100 градусів, тому вони не бояться морозів. Двигун має режим роботи S1, тобто. постійний режим роботи та встановлений на підшипниках, що забезпечує тривалий термін служби.
При монтажі на вулиці слід додатково виготовити короб від дощу (та інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

0600_22 Монтажная коробка

Фото — Монтажна коробка для підключення до мережі

У комплекті йде термостат, який включатиме-вимикатиме інжекційний ексгаустер під час падіння тяги. Працює вкрай просто – термостат бере живлення з монтажної коробки, яка йде у комплектації. Встановлює регулятором температурний режим від 50 до 300 град. Коли температура падає – тяга буде низькою і термостат включатиме димосос, а коли температура досягне встановленої на термостаті – пристрій автоматично вимикається. Таким чином димосос буде сам вмикається-вимикається для підтримання заданого температурного режиму і так може працювати круглу зиму автоматично.
Також термопара має також 2 крайніх положення: у лівому – примусове вимкнення ексгаустера, а у правому – примусове включення.

Ежекторні димососи можна регулювати за допомогою додаткових пристроїв таких, як автоматика котла за часом роботи (модуляція), так і регулятором швидкості потужності (в межах від 10 до 100%). Живлення пристрою - побутова мережа 220В, а споживана потужність 44 Вт. Також тягу можна додатково контролювати шибером (заслінкою) котла.
Також варто відзначити, що як і димар корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам ексгаустер, достатньо лише зняти монтажну пластину двигуна, щоб мати повний доступ для чищення. Тому сам процес чищення займатиме зняття 4 болтів+повторне нанесення герметика тонким шаром між монтажною пластиною та корпусом.

Увага! Після чищення герметизація обов'язкова, адже буде просочування димових газів без герметика. Звичайно, без герметизації стики самостійно закоксуються з часом, проте до цього моменту вихід димових газів неминучий.

0600_общая_инф 1 - Наше производство ABC Tech

Фото - Наше виробництво ABC Tech

Процесс сборки

Фото - Процес збірки

0600_общая 2 Различные конструкции

Фото - Різноманітні конструкції

Характеристики двигуна та схема підключення
Двигун має режим роботи S1, тобто. постійний режим роботи та встановлений на підшипниках. Максимальна температура відпрацьованих газів становить 250 градусів. двигуни працюють від змінної однофазної мережі 220В, а двигуни WT можуть працювати від трифазної 220 В.

 0604_инф_8 Схема подключения

Фото — Схема підключення

Комплектація: Димосос у зборі (корпус під круглу трубу діаметром 120мм, кришка, монтажна коробка, термостат), паспорт.
Увага! Термометр, герметик термостійкий та регулятор швидкості в комплектацію не входить! При замовленні можна попросити термостат покласти окремо – без монтажу на димосос.
Увага! Завантажити паспорт до димососів серії ДИ можна тут.



Характеристики:
Діаметр димоходу: 150 мм
Розрідження робоче/макс: 160/250 Па
Продуктивність робоча/макс.: 235/270 куб.м/год.
Продуктивність в кожусі: 145 куб.м/год
Потужність: 0,033 кВт
Регулювання оборотів двигуна: 10-100%
Швидкість обертання: 2400 об/хв
Максимальна робоча температура: 250 °C
Ступінь захисту: IP44
Напруга мережі: 220 В
Частота струму: 50 Гц
Матеріал корпусу: Вуглецева сталь
Вага кг: 11
Габарити, див: 44*31*22

Відео — Установка димососа в бані

Відео — Як підібрати димосос до котла

Відео — Як обрати та змонтувати накладний димосос

Основні
ВиробникABC Tech
Країна виробникУкраїна
Тип димососу за принципом роботиЕжекторний
Тип вентиляторного димососаВідцентровий
Тип відцентрового вентиляторного димотягаОдностороннього всмоктування
Тип димососу по мобільностіСтаціонарний
СтанНовий
Користувальницькі характеристики
Частота, Гц50
Регулювання обертів двигуна10-100%
Діаметр димоходу150 мм
Швидкість обертання двигуна, об/хв2400
Матеріал корпусуВуглецева сталь
Габарити, см44*31*22
Напруга мережі220 В
Максимальна робоча температура250 °C
Степінь захисту IP 44
Споживана потужність (кВт)0.033
Розрішення робоче/макс160/250 Па
Продуктивність робоча/макс:235/270 куб.м/год
Продуктивність у кожусі145 куб.м/год
  • Ціна: 5 500 ₴
  • Спосіб упаковки: Комплектація димососа: Дымососный вентилятор; Корпус димососа; Терморегулятор 50-300 оС з датчиком; НЕ комплектується димохідної трубою.
