Корпус накладного димососа кругла труба 110-180 мм Двигун 150 мм Корпус під крильчатку димососу

Корпус накладного димососа інжекційного типу ДИ-2 (так званий ексгаустер) підійде тим, хто хоче самостійно зібрати або виготовити накладний димосос для твердопаливного котла своїми руками. Створений для простого та швидкого монтажу на круглу трубу діаметрами від Ø 110 до Ø180. Підходить для монтажу на вулиці або в приміщенні.

Корпус є основою для збірки нашої серійної моделі інжекційного ексгаустера ДИ-2.

Відео — Типи димососів

Модель корпусу ДИ-2 ідеально підійде для швидкого монтажу на вже наявному димоході, тому що для встановлення не потрібно підіймати секції або врізати конструкцію в трубу.

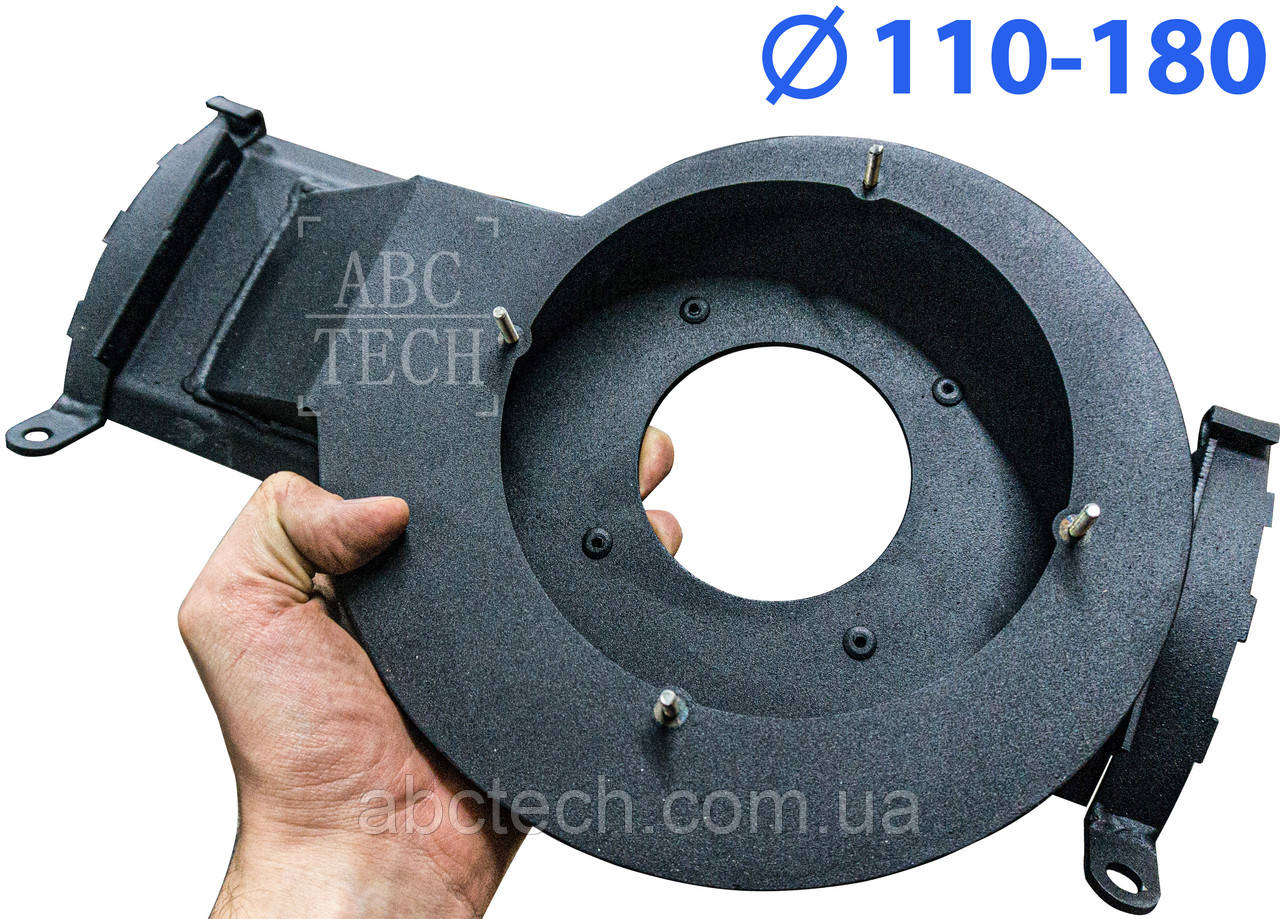

Фото — Корпус димососа

ЯКИЙ ДВИГУН ВАРТО ВИКОРИСТОВУВАТИ?
Корпус сумісний із такими моделями двигунів: GL-152; WT-150/20; W2E-150; GF2E-150; R2E 150-AN91; RR-152. Крім перерахованих моделей, можливо встановити будь-який інший двигун із крильчаткою 150/152 мм, однак можливе доопрацювання монтажної пластини двигуна (перевірити пару кріпильних отворів у ній). Габарити двигуна, які ми використовуємо ви знайдете в додаткових фото.

Відео — Двигун димососа

Корпус виготовлений із чорної сталі та покритий порошковою фарбою. У місцях зіткнення з димом виготовлений із 3-х мм сталі та з 2-х мм, де не контактує. Двигун встановлюється на монтажній пластині. Додатково можна придбати захист двигуна (верхня кришка).

Уже зібраний димосос інжекційний усуває проблеми та помилки у разі незадовільного димовідведення і в разі поганої тяги котла, а також убезпечить ваше приміщення від зворотного потягу під час розрідження атмосфери. Він призначений для створення додаткової тяги та розрідження в димоходах опалювальних систем (котла, печі, каміна) до 45 кВт.

Фото — Основа корпусу з лівим обертанням

ВСТАНОВЛЕННЯ ДИМОСУ:
Монтаж ведеться на круглі труби діаметрами від Ø110 до Ø 180 мм. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки. Якщо на горизонтальному, то двигуном вгору, якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус хомути, а силікон потрібен лише для герметизації. Використання паронітової прокладки під час монтажу не обов'язково.

Фото — Димосос у зборі

ПОРЯДОК УСТАНОВКИ:
1) Підготувати димохід: розмітити та вирізати прямокутний отвір із розмірами 330х90. У комплектації йде паперовий шаблон врізання;
2) Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром (наприклад, Akfix HT300, саме цей герметик використовується під час складання димососа). В якості герметика можна також використовувати азбестову нитку або полотно.

3) Встановити димосос у прорізаний отвір. Закріпити димосос затяжними хомутами (хомути входять до комплекту).

Фото — Хомут для кріплення

4) Під час затягування хомутів варто візуально перевірити правильне нанесення герметика/азбесту та якщо потрібно нанести додатково.
5) Дати висохнути герметику, зазвичай приблизно 24 години.
6) Далі можна під'єднувати до мережі 220 В. Це може бути безпосередньо до мережі або через додатковий пристрій для регулювання (димер, автоматика).

Відео — Конструкція димососа

Під час встановлення для максимальної ефективності необхідно після ексгаустера залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Встановлення можна вести як у приміщенні, так і на вулиці. Температурний режим залежатиме від двигуна, проте сам корпус має допустиме теплове навантаження до +250 °C. Під час монтажу на вулиці треба додатково виготовити короб від дощу (і інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

На вже встановленому димососі обслуговування вкрай просте — для чищення сам корпус димососа залишається на місці та достатньо лише знімати двигун.

Характеристики:
Тип димососа: накладний під круглу трубу
Рекомендований діаметр димоходу 120-160 мм
Можливий діаметр димоходу (для встановлення) 110-180 мм
Максимальна робоча температура        250 °C
Матеріал корпусу Вуглецева сталь
Тип димососа через мобільність         Стаціонарний
Тип димососа за принципом роботи         Вентиляторний
Тип вентиляторного димососа         Відцентровий
Тип відцентрового вентиляторного димососа         Однобічного всмоктування
Напрямок обертання ліве, праве
Вага, кг: 3
Габарити, см: 36,5*22*21
