Топ продажНакладний димосос для круглої труби 110-180 мм ДІ-2

Накладний димосос для круглої труби 110-180 мм ДІ-2

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0604

5 500 ₴

Показати оптові ціни
+380 (50) 864-80-47
(Viber Telegram Whatsapp)
  • +380 (73) 864-80-47
    Отдел продаж Марина и Евгений
  • +380 (98) 864-80-47
    Отдел продаж Марина и Евгений
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Накладний димосос для круглої труби 110-180 мм ДІ-2
Накладний димосос для круглої труби 110-180 мм ДІ-2Готово до відправки
5 500 ₴
+380 (50) 864-80-47
(Viber Telegram Whatsapp)
  • +380 (73) 864-80-47
    Отдел продаж Марина и Евгений
  • +380 (98) 864-80-47
    Отдел продаж Марина и Евгений
Опис
Характеристики
Специфікації
Інформація для замовлення

Димосос накладний ДІ-2 створений для простого та швидкого монтажу на круглу трубу діаметрами від Ø110 до Ø180. Підходить для монтажу на вулиці або в приміщенні. Гарантія на все димососи 1 рік.

Увага! Жодних монтажних робіт із розбирання або зсування елементів димоходу не потрібно.

Відео — Як вибрати та монтувати накладний димосос

Накладний димосос інжекційний усуває проблеми та помилки у разі незадовільного димовідведення і в разі поганої тяги котла, а також убезпечить ваше приміщення від зворотної тяги під час розрідження атмосфери. Він призначений для створення додаткової тяги та розрізання в димоходах опалювальних систем (котла, печі, каміна) до 45 кВт.

Відео — Порівняння димососів зі 150 і 180 крильчаткою

Модель ДВ-2 ідеально підійде для швидкого монтажу на вже наявному димоході, тому що для встановлення не потрібно підіймати секції або врізати конструкцію в трубу.
Варто зауважити, що є три модифікації — ДІ-1/ДІ-2/ДІ-3, які відрізняються способом монтажу та типом поверхні (кругла/плоска труби). А модифікації ДІ-2-100/ДІ-3-100 призначені для потужніших опалювальних систем до 90 кВт.

Відео — Як вибрати димосос, які бувають типи димососів

Конструкція накладного типу ДІ-2

Конструктивно витяжний димос вкрай простий — корпус, двигун, захист двигуна, термостат, хомути для кріплення. У місцях зіткнення з димом виготовлений із чорної 3-мм сталі та з 2 мм, де не контактує. Двигун встановлений на монтажній пластині та захищений захисною кришкою. Крильчатка двигуна виготовлена з неіржавкої сталі. Корпус і захист двигуна пофарбовані порошковою фарбою.

Конструкция дымососа

Фото — Конструкція накладного типу ДІ-2

Увага! Колір може відрізнятися від того, що ви бачите на фото/відео, тому якщо вам колір важливий — уточніть актуальні кольори в менеджера.

Вся робоча частина димососного вузла розташована за межами димоходу, конструкція димососа не перешкоджає формуванню природної тяги та не зазнає впливу високих температур.

Відео Конструкція димососа

Встановлення димососа:

Монтаж ведеться на круглі труби діаметрами від Ø110 до Ø 180 мм. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки. Якщо на горизонтальному, то двигуном вгору, якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус хомути, а силікон потрібен лише для герметизації. Використання паронітової прокладки під час монтажу не обов'язково.

0604_инф9 Установка накладного дымососа на герметик

Фото — встановлення накладного димососа на сендвіч-трубі на герметик

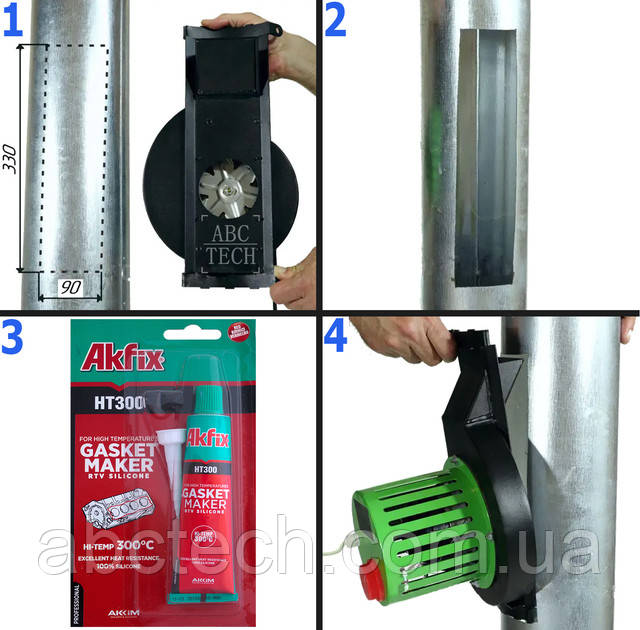

Порядок встановлення:

1) Підготувати димохід: розмітити та вирізати прямокутний отвір із розмірами 330х90. У комплектації йде паперовий шаблон врізання;
2) Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром (наприклад, Akfix HT300, саме цей герметик використовується під час складання димососа). Як герметика можна також використовувати азбестову нитку або полотно.

Порядок монтажа накладной конструкции

Фото — Порядок встановлення накладної конструкції

Обережно! Під час монтажу необхідно ОБОВ'ЯЗКОВО нанести термогерметик на місце встановлення.

3) Встановити димосос у прорізаний отвір. Закріпити димосос затяжними хомутами (хомути входять до комплекту).
4) Під час затягування хомутів варто візуально перевірити правильне нанесення герметика/асбету та якщо потрібно нанести додатково.
5) Дати висохнути герметику, зазвичай приблизно 24 години.
6) Далі можна під'єднувати до мережі 220 В. Це може бути безпосередньо до мережі або через додатковий пристрій для регулювання (димер, автоматика).

0604_инф12 Монтаж на твердотопливный котел

Фото — Монтаж на твердопаливний котел

Відео — Монтаж накладного димососа своїми руками

Під час встановлення для максимальної ефективності необхідно після димососа залишити мінімум 1 метра прямої ділянки труби (без поворотів і кутів). Встановлення можна вести як у приміщенні, так і на вулиці. Робоча температура довкілля для двигунів від -25 до +100 градусів, тому морозів вони не бояться. Під час монтажу на вулиці треба додатково виготовити короб від дощу (і інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

До комплекту входить термостат, який вмикатиме — вимикати інжекційний димосос під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде в комплектації. Встановлюєте регулятор температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою й термостат вмикатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимкнеться. У такий спосіб димос буде сам вмикається, вимикається для підтримки заданого температурного режиму та так може працювати круглу зиму автоматично.
Також термопара має також 2 крайні положення: у лівому — примусове вимкнення ексгаустера, а в правому — примусове увімкнення.

Відео-стандарти накладного димососа в лазні

Ежекторні димососи можна регулювати за допомогою додаткових пристроїв, як-от автоматика котла за часом роботи (модуляція), так і регулятором швидкості за потужністю (в межах від 10 до 100%). Живлення пристрою — побутова мережа 220 В, а споживана потужність 33 Вт. Також тягу можна додатково контролювати шибером (заслінкою) котла.
Також варто зазначити, що, як і димохід, корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам димос — досить лише зняти двигун із корпусу, щоб мати повний доступ для чищення. Тому сам процес чищення займатиме зняття 4 болтів + почергове нанесення герметика тонким шаром між двигуном і корпусом.

Увага! Після чищення повторна герметизація обов'язкова (між двигуном і корпусом), адже буде просочування димових газів без герметика. Звичайно, без герметизації стики самостійно закоксуються з часом, проте до цього моменту вихід димових газів неминучий.

0604_инф_8 Схема подключения эксгаустера

Фото — Схема під'єднання

Характеристики двигуна та схема під'єднання

Двигун має режим роботи S1, тобто постійний режим роботи та встановлений на підшипниках, що забезпечує довгий термін експлуатації. Максимальна температура димових газів становить 250 градусів. Двигун може працювати як від однофазної мережі 220 В, так і від трифазної мережі 220 В.

0600_общая_инф 1 - Наше производство ABC Tech

Фото — Наше виробництво ABC Tech

Накладний димосос
Знайшли дешевше та краще? А гарантію надають? А консультацію щодо товару дають? Якщо на всі питання відповідь "Так!", то приєднайте нам посилання на товар, і ми постараємося запропонувати вам за ціною нижче або тієї ж.

Процесс сборки

Фото — Процес складання інжекційного типу ДІ-2

Комплектація: димосос у зборі (корпус під круглу трубу Ø 110-180 мм, захист двигуна, монтажна коробка, термостат), паспорт, шаблон врізання. Увага! Герметик термостійкий і регулятор швидкості до комплектації не входить!
Завантажити паспорт до димососів серії ДИ можна тут

Характеристики:

Тип димососа: накладний під круглу трубу
Рекомендований діаметр димоходу 120-160 мм
Можливий діаметр димоходу (для встановлення) 110-180 мм
Розрідження робоче/макс.        160/250 Па
Продуктивність робоча/макс.        235/270 куб.м/год
Продуктивність у кожусі 145 куб.м/год
Споживана потужність        0,033 кВт
Регулювання обертів двигуна        10-100%
Швидкість обертання        2400 об./хв
Максимальна робоча температура        250 °C
Ступінь захисту        IP44
Напруга мережі        220 В
Частота тока 50 Гц
Матеріал корпусу Вуглецева сталь
Вага, кг: 4,5
Габарити, см: 36,5*22*21

0600_общая 2 Различные конструкции

Фото - Різні конструкції виконань



Відео — Як підібрати димосос до котла

0604_инф_4 Разработка накладного дымососа

Фото — Розробка накладного димососа

Основні
ВиробникABC Tech
Країна виробникУкраїна
Матеріал димаряОцинкована сталь
Кількість стінок димоходуОдностінний
Максимальна температура димових газів250 град.
Область застосування димаряПечі, Котли, Вентиляційні системи
Вага4.5 кг
Гарантійний термін12 міс
СтанНовий
Тип диму за принципом роботиЕжекторний
Тип вентиляторного димососаЦентробіжність
Тип центробіжного вентиляторного димососаОдносторонній всмоктування
Тип димососа за мобільністюСтаціонарний
Продуктивність265
Частота обертання2400 об/хв
Максимальна запиленість повітря2000 мг/куб.м
Максимальна температура навколишнього середовища100 град.
Мінімальна температура навколишнього середовища-25 град.
Споживана потужність0.033 кВт
Напруга мережі220~240 B
Частота тока50 Гц
Ступінь захисту IP44
Рівень шуму56 дБ
Напрям обертанняЛіве, Праве
Габаритні розміри
Висота220 мм
Ширина210 мм
Довжина365 мм
Користувальницькі характеристики
Регулювання обертів двигуна10 - 100 %
Двигун димососаWT 150/20
Потужність двигуна,Вт33
