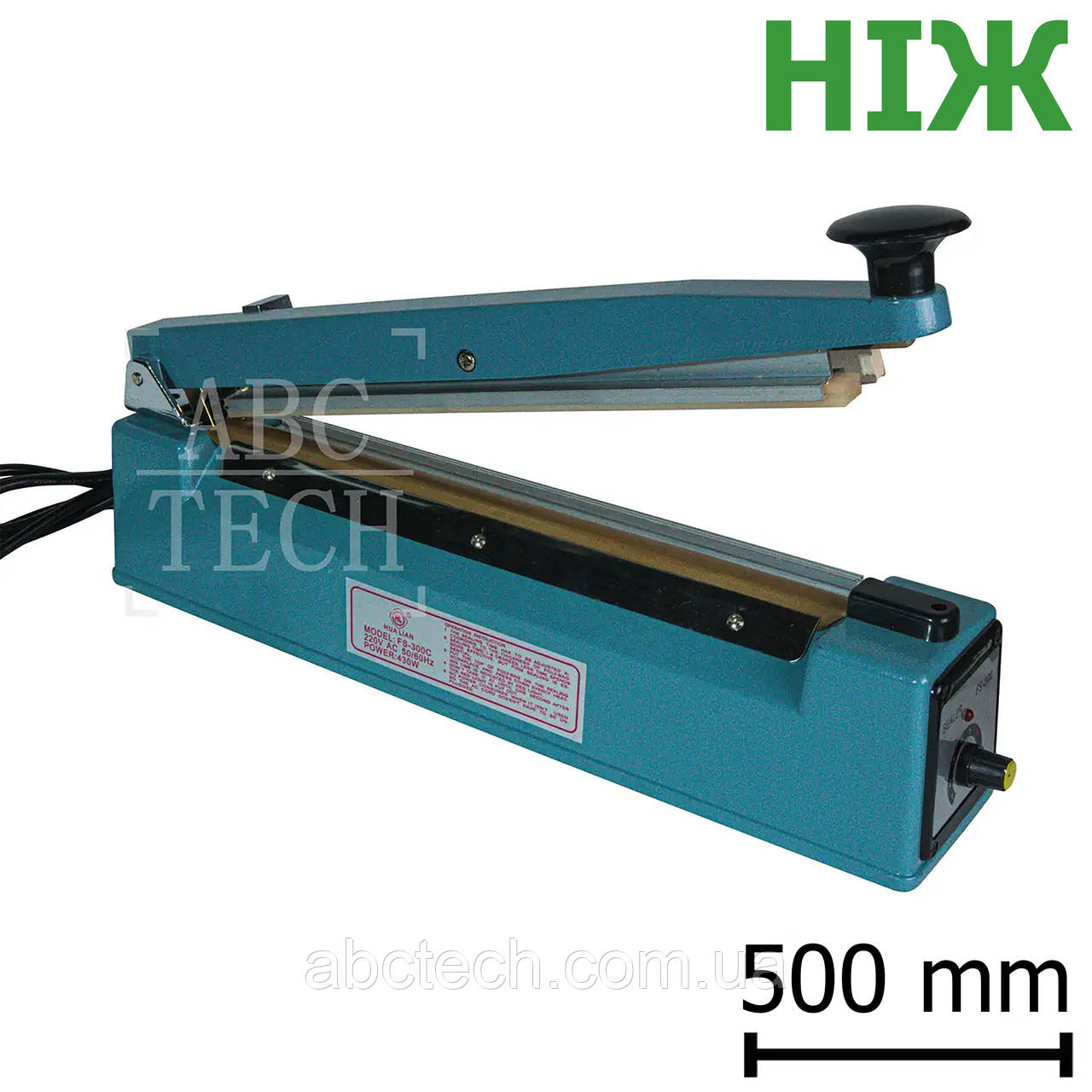

Ручний імпульсний зварювач з боковим ножем FS-500С Настільний зварювач пакетів Шов 3мм Спайщик ABC Tech

Електричний настільний зварювач FS-500С імпульсного типу в металевому корпусі з відрізним ножем призначений для запаювання плівки, рулонів, а також готових пакетів. Зварювач підходить для пакетів середньої щільності з поліетилену (PE), поліпропілену (PP), лавсана (PET), а також багатошарових та ламінованих плівок (паперу). Гарантія на все зварювальне обладнання 6 місяців.

Настільний зварювач FS-500 має декілька модифікацій, порівняльна таблиця представлена нижче.

Відео – Як обрати ручний зварювач

Зварювачі FS/PFS складаються з корпусу з електронним блоком регулювання режиму зварювання та рухомого притискного важеля із силіконовою прокладкою з візерунком сітка (для формування естетичного шва упаковки). Даний зварювач плівки імпульсного типу, тобто має однакову температуру нагріву і регулюється тільки час запаювання. Залежно від товщини та типу плівки можна налаштувати рівень потужності за допомогою реле часу за шкалою від 1 до 8. Збільшуючи або зменшуючи регулятором час зварювання, підбирається режим, при якому для цього матеріалу утворюється шов найкращої якості. Ручні імпульсні зварювачі мають якісний трансформатор, від якого залежить довговічність роботи приладу та якість зварювання.

Фото – Заварений пакет на імпульсному зварювачі

Паяльник пакетів зручний та безпечний в експлуатації – на нагрівач подається знижена напруга. Імпульсний зварювач є економічним. Основне електроспоживання відбувається лише протягом короткого імпульсу для формування зварного шва, тому електрошнур може бути у розетці.

.

Відео – Як правильно заварювати пакет, змінювати витратні матеріали

Принцип роботи імпульсного зварювача вкрай простий:

1. Підібрати час зварювання (починати з самого малого)
2. Підставили пакет
3. Натиснути на ручку, автоматично таймер відрахує виставлений час. Дочекатися закінчення зварювання - згасне лампочка.
4. Зачекати — час охолодження приблизно дорівнює часу запаювання. Це необхідно, щоб шов встиг охолонути і набув гарного вигляду.
5. Підняти ручку, витягти пакет. Далі цикл повторюється.

Фото – Як працює ручний запайщик

Перед тим, як обрати ручний зварювач, варто звернути увагу на:

• Матеріал корпусу (Пластик АБС/Метал). Корпус визначає запас міцності і тим самим термін служби. Пластик орієнтований на рідкісне/побутове застосування (мале навантаження) до 300 уп/день, металевий корпус для малої та середньої продуктивності (до 600-800 запайок на день). Дані цифри взяті з практики щоденного навантаження, проте при одноразовій роботі, коли потрібно зафасувати партію, можна зробити і 2500 запайок/зміна (можливо на металевій версії). Металеві моделі також мають внизу отвори під вертикальне кріплення – їх можна закріпити на стінці або горизонтально до поверхні столу;
• Ширина шва (2-8 мм). Ширину потрібно підбирати залежно від матеріалу. Зазвичай (не завжди) чим ширший шов, тим потужніший зварювач. Для щільних пакетів краще підбирати потужніші моделі. На моделях потужніший є запобіжник (встановлений збоку корпусу);

Фото – Заварені пакети на ручному зварювачі 2 мм

• Наявність ножа (з боковим/центральним ножем). Якщо потрібно акуратно відрізати край пакету або вам необхідне запаювання рулонної плівки (рукав/напіврукав), тоді без ножа не обійтися. Центральний ніж ріже 5 мм від шва, бічний 15 мм від шва. На деякі моделі можна встановити струну замість нагрівача для обрізання або запаювання термоусадки. При установці струни рекомендуємо докупити силікон-спрей для зменшення димлення і запаху гару при паянні;
• Наявність датера. Модель 200B (шов 8 мм) має датер на верхньому притискному силіконі (цифри), датер буде видно виключно на тонких, м'яких плівках, наприклад поліетилен на 30-40 мікрон. Якщо датер не потрібен, можна перевернути цифри (вони знімні і йдуть також у комплекті як розхідник) або силікон зворотною стороною - і зварювач стає зі звичайним швом з шириною 8 мм.

Відео – Як запаяти-обрізати пакет струною

Ручний зварювач пакетів, як і будь-яке обладнання, що запаює, вимагає заміни витратних комплектуючих. Ознаками зносу є прогоріла тефлонова стрічка, прилипання пакета до нагрівача, зварювач перестав гріти. Термін служби нагрівача залежить від часу нагріву. Чим менший час, тим більше циклів пропрацює нагрівач. Наприклад, у положенні 1-3 буде не більше 10000 циклів зварювання, а в положенні 3-5 буде не більше 3000 циклів зварювання. Обережно! При установці 5-8 (червона зона) кількість запайок може бути меншою за 100 для одного комплекту ніхрому/тефлону. При запаюванні товстих пакетів, краще віддати більш потужному зварювачу - на ньому можливо буде встановити менший час зварювання і розхідники витримають більше запайок і його рідше потрібно буде міняти.

Термін служби тефлону також залежить від часу нагрівання. Однак швидкість зносу може не збігатися з ніхромовим нагрівачем. Насправді заміна може бути як 1:1, і 1:3, де 1-нихром, 3-тефлон. При порушенні цілісності поверхні тефлонового покриття, якщо тефлонова стрічка прогоріла її слід замінити, тому, що тефлонова зношена стрічка може зіпсувати нагрівальний елемент.

При заміні ремкомплекту – допустимо встановлювати подібну ширину шва. Наприклад, на 205 модель можна встановити ніхромову смугу шириною 2-3 мм. А на модель 200 iron (шов 2 мм) можна встановити хромову струну 0,6-0,8 мм. Однак при встановленні варто враховувати робочі опір/потужність трансформатора. Що це означає? Наприклад, ми встановлюємо струну на зварювач із вихідною шириною 2-3 мм. Потужність трансформатора не дозволяє видавати потужність, а потужність – це швидкість нагрівання. За підсумками ми отримуємо, що трансформатор при роботі зі струною на подібному зварювальнику буде перегріватися. З цієї причини встановлювати струну на пластиковий корпус не рекомендується - можливе розплавлення корпусу і вихід з ладу зварювача.

Відео — Як правильно зварювати термоусадкову плівку

На практиці подібні китайські зварювачі чудово справляються на виробництві з продуктивністю не більше 700-1000 запайок за зміну. Якість шва при цьому відмінна, адже принцип роботи імпульсників американського чи корейського виробництва нічим не відрізняється. Однак китайські пайовики мають обмеження за товщиною пакетів. Імпульсні зварювачі FS-серії підходять для товщини пакетів від 10 до Макс. 300 мікронів (залежно від потужності моделі). Причому деякі типи пакетів вони взагалі не запаюватимуть. Другий їхній недолік це зручність. Для запаювання пакет повинен лежати горизонтально, якщо продукція повинна бути вертикально, саме розміщення пайовика на вертикальну поверхню, як і подача (займає завжди одну руку для притиску) буде викликати дискомфорт. По-третє, в процесі роботи оператор навантажує руку і плечовий пояс, понад тисячу спайок швидко виведе з ладу здорову людину при щоденному навантаженні.

Фото – Зварювач імпульсного нагріву виробництва ABC Tech

Тому для збільшення продуктивності та з метою збереження здоров'я співробітникам наша команда ABC Tech виробляє власне зварювальне обладнання. Якість шва нічим не відрізнятиметься. Однак можливе запаювання товстіших пакетів до 600 мікрон - час запаювання до 10 секунд проти 1,3 у китайського. Зварювач ножного типу і вже можлива запаювання до 2000 запайок/зміна щоденної роботи. Руки при запаюванні вільні, а пайовик має зручну полицю. Є версія із рулонодержателем. Ну і найголовніше трансформатор - зварювач китайський має ш-подібний трансформатор, що швидко нагрівається і за стандартом для збереження температури, необхідно робити перерву між циклами зварювання (10-30 сек) - додаткові технічні деталі уточніть у паспорті до зварювача (див. нижче). Зварювач нашого виробництва має потужний тороїдальний трансформатор з відмінним охолодженням.
Підрезюмуючи: Китайський зварювач чудово справляється зі своїм завданням для тонких та середніх пакетів при низькій продуктивності, для інших завдань бажано підбирати зварювачі нашого українського виробництва від ABC Tech.

Таблиця Порівняльні характеристики FS-500 моделей ширини.

*орієнтовна макс. товщина пакетів, проте це значення може бути менше-більше, залежно від матеріалу і типу (первинка, вторинка);

**під рекомендованою продуктивністю варто розуміти кількість запайок за годину з урахуванням оптимального терміну служби пайовика.

Фото – Комплектація ручного зварювача

Відео – Як обрізати пакет без ножа
