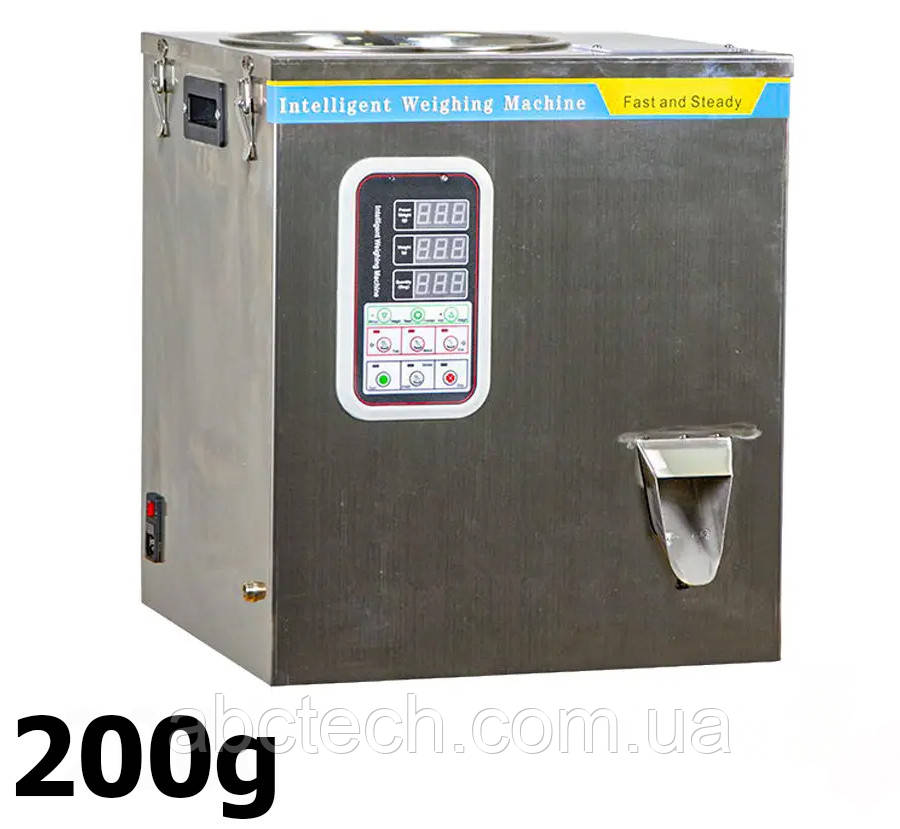

Дозатор ваговий NPF-200C зі спіральним вібролотком для сипких продуктів продлогованої форми до 200 грамів

Автоматичний ваговий дозатор із вібропоживачем

Цей дозатор призначений для дозування сипких продуктів від 2 до 200 грамів завдяки спіральному вібропоживачу (ротору). Гарантія на все дозувальне обладнання з Китаю — 6 місяців.

Китайський дозатор має вкрай просту конструкцію й орієнтований на фасування штучних матеріалів, як-от: цукерки, печива, таблетки, препарати, гранули тощо. А завдяки спіралеподібному вібролотку фасувальник підходить також для продуктів довгастої форми та великої фракції, які можуть застрягти в вібропоживачі лінійного типу. Однак вібраційні дозатори не підходять для фасування порошку, що має  дрібну фракцію, схильного до залипання та спресування (на кшталт какао, борошна тощо). Є також бюджетна модифікація NPF із лінійним живильником.

Фото — Спіральний і лінійний дозатори

Переваги дозувальної машини:

• Контролер із точним і повністю автоматичним зважуванням;
• Швидке розвантаження ковша завдяки фотодатчику на лотку завантаженню (є зовнішній роз'єм для під'єднання підлогової педалі або об'ємного датчика);
• Низький шум під час роботи, малопомітна вібрація самого апарата;
• Точне регулювання точності дози (дискретна дія) і швидкості подавання продукту;
• Лічильник ваги та кількості зафасованих доз;
• Легкість мийки (корпус із неіржавкої сталі);
• Компактні розміри, мала вага;
• Низьке енергоспоживання;
• Сигнал під час переваги.

Відео — Принцип роботи дозатора (на прикладі спіральної моделі)

Фото - Принцип роботи дозатора

Конструкція дозувальної машини

Корпус виготовлений із неіржавкої сталі. Автоматичний дозатор має бункер, поєднаний зі знімною кришкою. Сама кришка має оглядове віконце для ревізії залишку продукту. Спереду розміщений контролер керування з журналом зафасованих доз і віконце видавання з фотодатчиком. Цифровий індикатор має два або три цифрові індикатори (залежно від модифікації). Ширина горловини (викидання продукту), різна вага дози, що більша, тим більше вихідне горло. Збоку продукту є додатковий роз'єм для під'єднання автоматики (фасувно-протяжної системи) або педалі керування.

Фото - Підлогова педаль (не входить до комплекту)

Варто зауважити, що є порт із трьома та чотирма контактами під'єднання (моделі FM,FL,NPF, NPM мають різні роз'єми). Загалом це важливо тільки під час створення автомата, а використання як напівавтоматичному дозатору (без протягування-запання) такі відмінності не відіграють ролі (як і різнобічні габарити, положення портів, бункера тощо) у цих моделях).

Відео- Фасування заморожених креветок

Порядок роботи фасування

На пульті керування оператор визначає режим роботи вібролотка подавання в режимі грубо-точно, у такий спосіб забезпечує високу точність і продуктивність дозування. Контролер має лічильник кількості зафасованих пакетів (модифікація з 2 індикаторами) і може мати лічильник загальної ваги (модифікація з 3 індикаторами). Оператор підставляє порожній пакет, фотодатчик автоматично визначає наявність ємності та дає команду на висипання готової дози продукту, потім оператор знову підставляє порожній. Замість фотодатчика можна під'єднувати через порт зовнішню педаль або інший датчик, наприклад, ємнісною.

Фото - Вихідна горловина

Це дозувальне обладнання, хоч вироблене в Китаї, що ускладнює комплектування оригінальними частинами, має вкрай високу надійність. На практиці, ці фасувальники працюють серед клієнтів 5-10 років. Однак пиляючі продукти за типом какао, борошна ми вкрай не рекомендуємо використовувати. Хоч фасувальник і буде справлятися з дозуванням — дрібний пил від продукту потраплятиме в електроніку та за кілька років вона може вийти з ладу.

Відео — Вагаові дозатори китайського виробництва

Фото — Спіральний живильник фасувальника

Варто також зазначити, що всі Китайські дозатори має в специфікації діапазон фасування від 0,1-2 грамів (залежно від моделі), проте на практиці китайські фасувальники не завжди цьому відповідають. Це залежить виключно від властивостей продукту (сипунності, однорідності, щільності тощо), але для деяких продуктів вони нормально працюють тільки від 10% своєї максимальної ваги, скажімо 20-200 грамів або 10-100 грамів, а в іншому разі буде велика похибка. Такий діапазон є певною гарантією того, що в цьому діапазоні фасування відбуватиметься з гарантованою похибкою. Для дозування якщо вага дози менша (чим 10% максимальної ваги), то краще надіслати нам зразок продукту для тестування або самостійно приєднатися до складу нашої компанії ABC Tech.

Відео — Принцип роботи дозатора зі спіральним вібролотком

Порівняльна таблиця напівавтоматичний дозаторів 200-ї серії

*Скороткість фасування — теор. значення, що сильно залежить від сипучості продукту, ваги дози, швидкості оператора та ін. чинників.
