Блок керування напругою Регулятор обертів двигуна 3.8 кВт
Регулятор потужності (так званий димер) як плата без корпусу застосовується для регулювання швидкості обертання електродвигунів або потужності живлення приладів. Є також версії на 2 кВт і 5 кВт.
ДИМОСОДИ ТА ІНШІ КОМПЛЕКТУВАЛЬНІ < -- НАЖАТИ
Також підійде для:
- регулювання швидкості (оборотів) асинхронних електродвигунів — димососи, вентилятори, нагнітачі повітря, дриль тощо;
- регулювання яскравості освітлювальних приладів — лампи розжарювання, штучне освітлення тощо;
- регулювання потужності електронагрівачів — паяльники, ТЕНи тощо.
Відео — Регулятор швидкості для двигуна

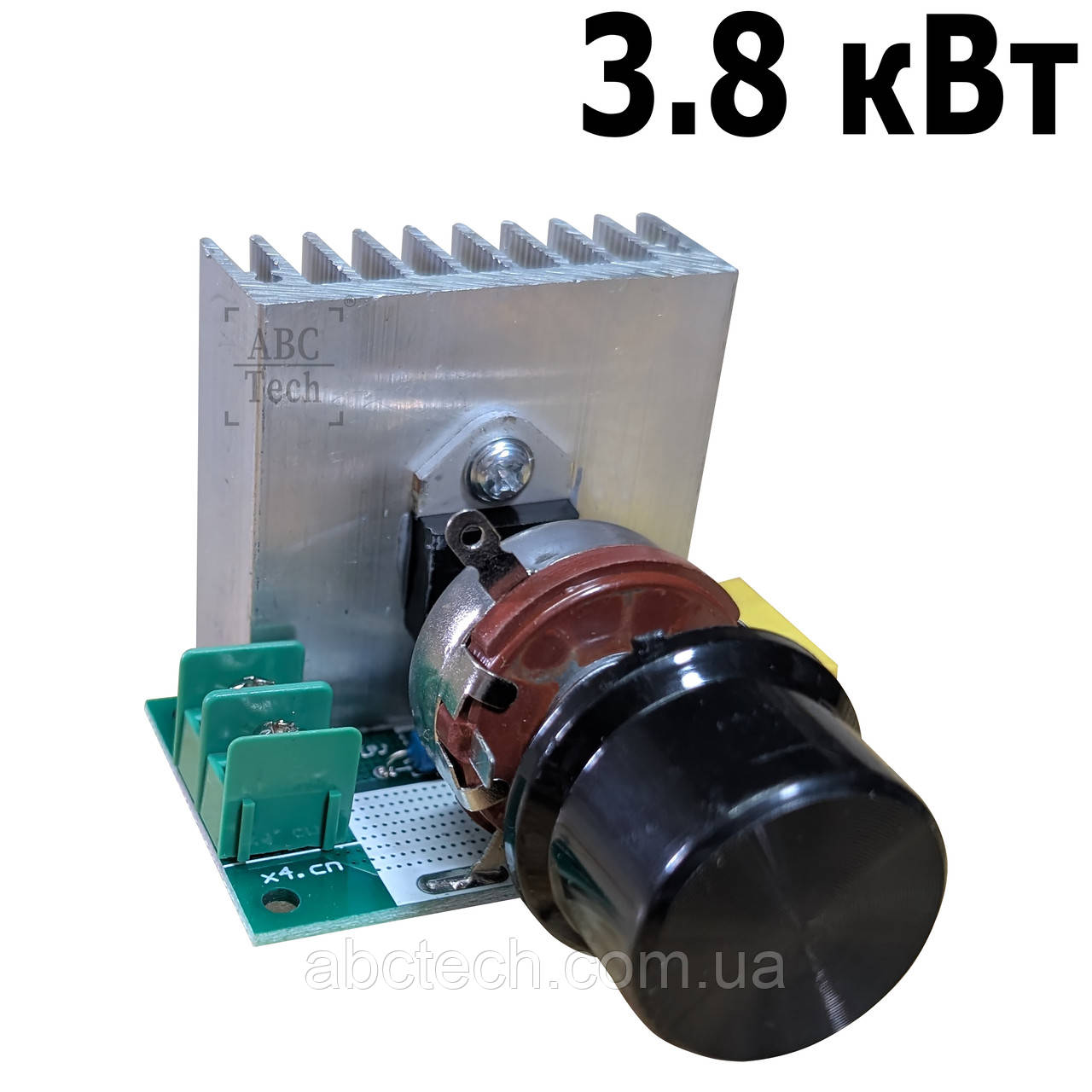

Цей регулятор йде як плата без корпусу. Симістор має радіатор для охолодження під час роботи. Принцип роботи такого регулятора ґрунтується на зміні моменту ввімкнення симізора відносно переходу напруги через нуль.
Регулювання швидкості двигуна димососа йде у 2 етапи:
1. Настроювання нижнього порога — вона дасть змогу задати мінімальне значення потужності, що подається на двигун (необхідно, щоб двигун не "глибокий" і задається в такий спосіб потужність холостого ходу). Для початку під'єднуємо диммер і двигун (без навантаження). Колесо регулювання ставить на мінімальне значення (проти годинникової стрілки до упору). Потім регулюємо викруткою значення нижнього порога, щоб двигун робив мінімальні оберти. Значення необхідно підбирати з огляду на двигун на практиці. Це значення потужності необхідне для мінімальної частоти сталого обертання двигуна. Треба зауважити, що це значення може змінитися згодом і потрібно буде докрутити значення, тому що опір у двигуні може згодом зміниться: через сажі, забивання підшипників тощо.
Віднесіться до регулювання на цьому етапі особливо відповідально! Обертання двигуна є обов'язковим, щоб регулятор швидкості не перегрівався й не згорів. Швидкість обертання може бути умовно від "елі-елі" обертається (50 об/хв) і до певного значення, яке вам може бути необхідно — скажімо 1000 об./хв (щоб ваш двигун мав щось ККД), якщо холості оберти вам зовсім не потрібні, наприклад, за роботи витяжного димососа на каміні.
2. Плавне регулювання. Ручка задає потужність від значення встановленого в попередньому пункті та до 100%.
Регулятор швидкості під'єднується вкрай просто: два контакти під'єднуються до побутової мережі 220 В. Інші два контакти до навантаження.
Фото — Схема під'єднання димера
Характеристики:
Тип: плата;
Спосіб монтажу: попередньо буде потрібно виготовити корпус;
Потужність, Вт: 3800;
Потужність (у разі тривалого резистивного навантаження), Вт: До 1900;
Напруга, В: 220;
Тип, AC: змінний струм;
Регулювання напруги, AC-V: 90-220
Габарити, мм: 48х60х28.
ктори по темі:
| Основні | |
|---|---|
| Країна виробник | Китай |
| Гарантійний термін | 3 міс |
| Габаритні розміри | |
| Д х Ш х В, не більше | 48х60х28мм |
| Загальні | |
| Живлення, В | 220 |
| Діапазон регулювання напруги, В | AC 90-220V |
| Максимальна (пікова) потужність, Вт | 3800 |
| Тип | AC, змінний струм |
| Способ монтажа: | попередньо буде потрібно виготовити корпус |
| Потужність (за тривалого резистивного навантаження): | 1200 Вт |
