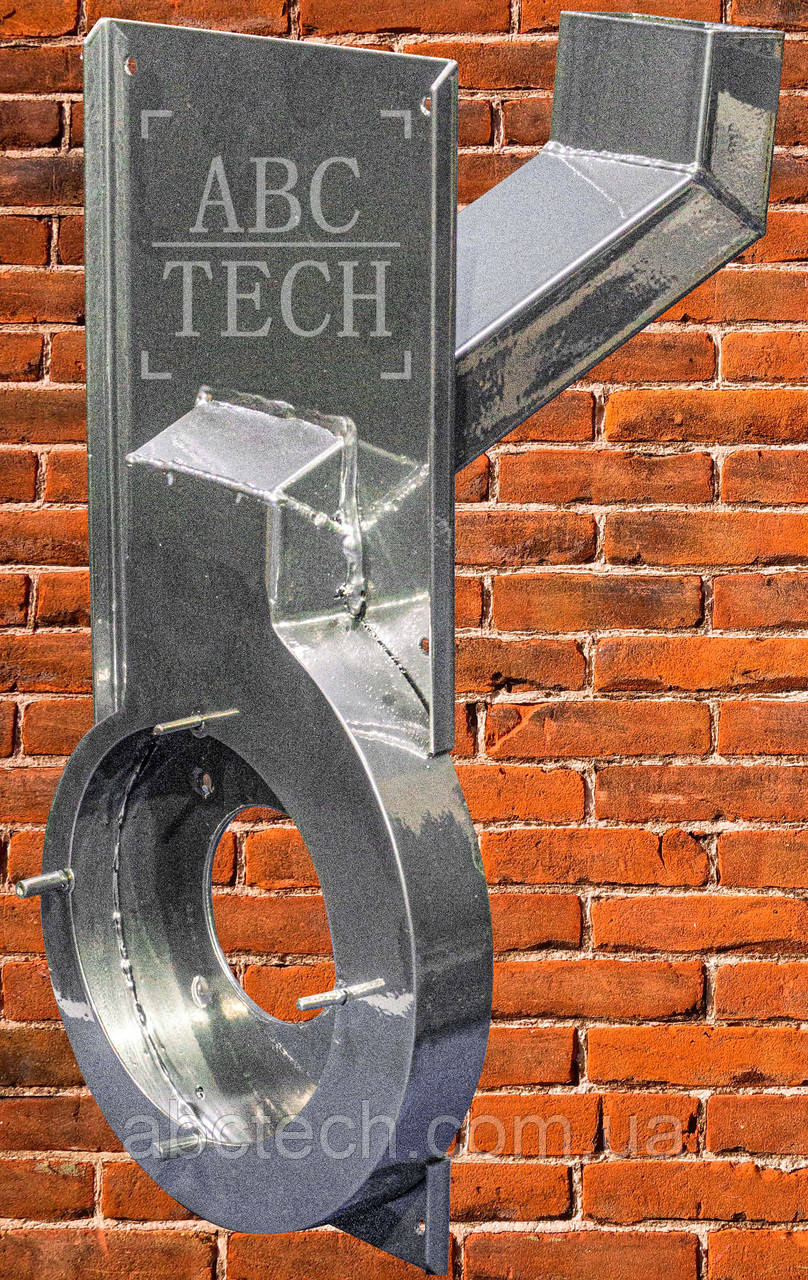

Корпус накладного димососу квадратна труба Двигун 150 мм. Каркас для димососу

Корпус накладного димососу квадратна труба Двигун 150 мм. Каркас для димососу

  • Готово до відправки
  • Код: 0610

3 700 ₴

+380 (50) 864-80-47
(Viber, Telegram, Whatsapp)
  • +380 (98) 864-80-47
    Відділ продажу (Марина/Євгеній)
  • +380 (50) 864-80-47
    (Viber, Telegram, Whatsapp)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Корпус накладного димососу квадратна труба Двигун 150 мм. Каркас для димососу
Корпус накладного димососу квадратна труба Двигун 150 мм. Каркас для димососуГотово до відправки
3 700 ₴
+380 (50) 864-80-47
(Viber, Telegram, Whatsapp)
  • +380 (98) 864-80-47
    Відділ продажу (Марина/Євгеній)
  • +380 (50) 864-80-47
    (Viber, Telegram, Whatsapp)
Опис
Характеристики
Інформація для замовлення

Корпус камінного димососа ДИ-3 (так званий ексгаустер) підійде тим, хто хоче самостійно зібрати або виготовити накладний димосос для твердопаливного котла своїми руками. Створений для простого та швидкого монтажу на плоску поверхню будь то цегляний димохід, чи прямокутний димохід зі сталі. Підходить для монтажу на вулиці або в приміщенні.

Корпус є основою для збирання нашої серійної моделі інжекційного ексгаустера ДИ-3.

Відео — Типи димососів

ЯКИЙ ДВИГУН ВАРТО ВИКОРИСТОВУВАТИ?
Корпус сумісний із такими моделями двигунів: GL-152; WT-150/20; W2E-150; GF2E-150; R2E 150-AN91; RR-152. Крім перерахованих моделей, можливо встановити будь-який інший двигун із крильчаткою 150/152 мм, однак можливо потрібно буде доопрацювання монтажної пластини двигуна (перевірити пару кріпильних отворів у ній). Габарити двигуна, які ми використовуємо, ви знайдете в додаткових фото.

Відео — Двигун димососа

Корпус виготовлений із чорної сталі та покритий порошковою фарбою. У місцях зіткнення з димом виготовлений із 3-х мм сталі та 2-х мм, де не контактує. Двигун встановлюється на монтажній пластині. Додатково можна придбати захист двигуна (верхня кришка).

Уже зібраний димосос інжекційний усуває проблеми та помилки у разі незадовільного димовідведення і в разі поганої тяги котла, а також убезпечить ваше приміщення від зворотного потягу під час розрідження атмосфери. Він призначений для створення додаткової тяги та розрідження в димоходах опалювальних систем (котли, печі, каміни) до 45 кВт.

Собранный дымосос в корпусе

Фото — Зібраний димосос у корпусі зі 150 (ліворуч) і 180 (праворуч) крильчатками

ВСТАНОВЛЕННЯ ДИМОСОСУ:
Монтаж ведеться на цегляний мур (грубу) або плоскі труби. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки. Якщо на горизонтальному, то двигуном вгору, якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус саморізи, а силікон потрібен лише для герметизації. Використання паронітової прокладки під час монтажу не обов'язково.

Обережно! Під час монтажу необхідно ОБОВ'ЯЗКОВО нанести термогерметик на місце встановлення.

ПОРЯДОК УСТАНОВКИ:
1) Прокласти кабель живлення. А потім підготувати димохід: розмітити та вирізати отвір. Зазвичай розмір підбирається під час монтажу - це може бути прямокутник приблизно половина на чотири цеглини, або два круглі отвори коронкою;
2) Просвердлити отвір під дюбелі. Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром. Це може бути силікон, азбестова нитка-полотно (коли рівна поверхня) або глино-піщано азбестова суміш (коли димохід не рівний).
3) Встановити димосос у вирізаний отвір. Закріпити кріпильну частину корпусу шурупами (болтами) периметром d6 (дюбелі/саморізи не входять до комплекту).
4) Під час затягування шурупів варто візуально перевірити правильне нанесення герметика/азбеста і якщо потрібно нанести додатково.
5) Дати висохнути герметику. Час висихання вказано виробником герметика.
6) Далі можна під'єднувати до мережі 220 В, як безпосередньо в мережу, так і через додатковий пристрій для регулювання (димер, автоматика).

Відео — Конструкція димососа

Під час встановлення для максимальної ефективності необхідно після ексгаустера залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Встановлення можна вести як у приміщенні, так і на вулиці. Температурний режим залежатиме від двигуна, проте сам корпус має допустиме теплове навантаження до +250 °C. Під час монтажу на вулиці треба додатково виготовити короб від дощу (і інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

На вже встановленому димососі обслуговування вкрай просте — для чищення сам корпус димососа залишається на місці та достатньо лише знімати двигун.

Завантажити паспорт до димососів серії ДИ можна тут
Комплектація: корпус димососа, термостійкий силікон 300 мл, 2 хомути для затягування, шаблон врізання (картон). Увага! Двигун, захист двигуна, термопара, регулятор швидкості до комплектації не входять.

Характеристики:

Тип димососа: накладний, на плоску поверхню (цегла, плоска труба)
Максимальна робоча температура:        250 °C
Матеріал корпусу: Вуглецева сталь
Тип димососа за мобільністю:         Стаціонарний
Тип димососа за принципом роботи:         Вентиляторний
Тип вентиляторного димососа:        Відцентровий
Тип відцентрового вентиляторного димососа:         Однобічного всмоктування
Напрямок обертання: ліве, праве
Вага, кг:       5,0
Габарити, см:   42*21,5*42,5

Основні атрибути
ВиробникABC Tech
Країна виробникУкраїна
Довжина365 мм
СтанНовий
Габаритні розміри
Висота90 мм
Ширина210 мм
Основні
Гарантійний термін12 міска
Тип центробіжного вентиляторного димососаОдносторонній всмоктування
Тип вентиляторного димососаЦентробіжність
Тип димососа за мобільністюСтаціонарний
Тип диму за принципом роботиВентиляторний
Напрям обертанняЛіве, Праве
Напруга мережі220~240 B
Призначення обладнання
Тип призначенняКорпус інжекційний накладної димосос для твердопаливного котла витяжний вентилятор печі димосос для лазні димосос для каміна димосос для круглої труби Димосос на сендвіч трубу Ексгаустер для котла Котлової димосос Як посилити тягу в котлі Димить котел
Користувальницькі характеристики
Діаметр крильчатки двигуна, мм150-152
