Димосос накладний для круглої труби 180-315 мм ДІ-2-100 Витяжний вентилятор для систем до 90 кВт WT 180/20

Накладний димосос інжекційний усуває проблеми та помилки у разі незадовільного димовідведення і в разі поганої тяги котла, а також убезпечить ваше приміщення від зворотної тяги під час розрідження атмосфери. Він призначений для створення додаткової тяги в димоходах опалювальних систем (котла, печі, каміна) до 45 кВт. Модель ДВ-2 ідеально підійде для швидкого монтажу на вже наявному димоході, тому що для встановлення не потрібно підіймати секції або врізати конструкцію в трубу.

Варто зауважити, що існує три модифікації димососів — ДІ-1, ДІ-2 та ДІ-3, які  мають крильчатку 150 мм, але відрізняються способом монтажу та типом поверхні (для круглої чи пласкої труби). А модифікації ДІ-2-100 та ДІ-3-100 призначені для більш потужних опалювальних систем до 90 кВт, і мають розмір крильчатки 180 мм.

Конструктивно витяжний димос вкрай простий — корпус, двигун, захист двигуна, термостат, хомути для кріплення. У місцях контактування з димом димосос виготовлений із чорної сталі 3 мм завтовшки, де не контактує — 2 мм. Двигун встановлений на монтажній пластині та закритий захисною кришкою. Крильчатка двигуна виготовлена з нержавіючої сталі. Вся робоча частина димососного вузла знаходиться за межами димоходу, а конструкція димососа не перешкоджає формуванню природної тяги і не піддається впливу високих температур. Корпус та захист двигуна пофарбовані порошковою фарбою.

Монтаж ведеться на круглі труби діаметрами від Ø180 до Ø 615 мм. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки труби. Якщо на горизонтальній ділянці труби, то двигуном вгору. Якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус хомути, а силікон потрібен лише для герметизації. Використання паронітової прокладки під час монтажу не обов'язково.

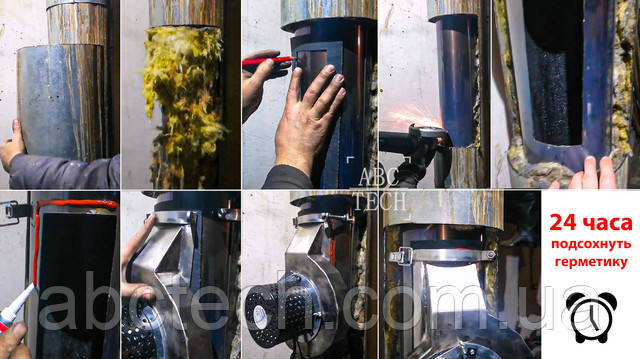

Порядок встановлення:

• Підготувати димохід: розмітити та вирізати прямокутний отвір із розмірами 330х90. У комплектації йде паперовий шаблон врізання;
• Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром (наприклад, Akfix HT300, саме цей герметик використовується під час складання димососа). Як герметика можна також використовувати азбестову нитку або полотно;
• Встановити димосос у прорізаний отвір. Закріпити димосос затяжними хомутами, які входять до комплекту;
• Під час затягування хомутів варто візуально перевірити правильне нанесення герметика/асбету та якщо потрібно нанести додатково;
• Дати висохнути герметику, зазвичай приблизно 24 години;
• Далі можна підключати до мережі 220 В як безпосередньо в мережу, так і через додатковий пристрій для регулювання (димер, автоматика)

Для максимальної ефективності роботи після ексгаустера необхідно залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Установку можна проводити як у приміщенні, так і на вулиці. Робоча температура навколишнього середовища для двигунів становить від -25 до +100 градусів, тому вони не бояться морозів. Однак при монтажі на вулиці слід додатково виготовити короб від дощу (та інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

У комплекті йде термостат, який вмикатиме/вимикатиме інжекційний ексгаустер під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде у комплектації. Встановлюєте регулятором температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою і термостат включатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимикається. Таким чином димосос буде сам вмикатися/вимикатися для підтримання заданого температурного режиму і так може працювати круглу зиму автоматично.
Також термопара має 2 крайніх положення: у лівому – примусове вимкнення ексгаустера, а у правому – примусове включення.

Ежекторні димососи можна регулювати за допомогою додаткових пристроїв як от автоматикою котла за часом роботи (модуляція), так і регулятором швидкості потужності (в межах від 10 до 100%). Живлення пристрою — побутова мережа 220 В, а споживана потужність 33 Вт. Також тягу можна додатково контролювати шибером (заслінкою) котла.
Варто відзначити, що як і димар, корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам ексгаустер – достатньо лише зняти двигун із корпусу, щоб мати повний доступ для чищення.
