Комплект двигуна для димососа + термопара для твердопаливного котла

Комплект складається з двигуна димососа та термопари.

Двигун димососа

Двигун димососа WT-150 (або ще їх називають високотемпературні вентилятори) з крильчаткою 150 мм стане в пригоді, якщо потрібно зробити димосос самостійно своїми руками, а також для заміни двигуна в уже наявному врізному або накладному димососі. Гарантія на двигун 12 місяців.

Вентилятор застосовується для видалення продуктів горіння в котлах, мангалах, парових котлів. Вентилятор димососа використовують канальні, інжекційні накладні, равликові (димосос котла Холмова), і печені димососи.

Відео- Типи димососів

Якісний двигун для димососа

Ці двигуни італійської марки ми самостійно використовуємо у виробництві наших димососів від ABC Tech. У разі своєчасного чищення (залежно від типу сировини, що ви використовуєте) працюватиме 5-7 років. Також ви можете відразу купити димосос у зборі — наприклад, ДВ-2.

Фото — Двигун із 150-ю крильчаткою (ліворуч) і 180-ю (праворуч)

За допомогою димососа ви зможете регулювати як тягу, так і температуру горіння котла. Робочий вузол винесений зовні монтажної пластини, тому він не схильний до впливу димових мас і високої температури, що проходять через нього.
Під час використання накладного корпусу повітря проходитиме димоводом, незалежно від того, увімкнений двигун чи ні.

Відео — Двигун димососа

Характеристики двигуна та схема під'єднання

Ця модель буває у двох типорозмірах зі 150 мм и 180 мм крильчаткою і з продуктивністю 235 і 410 м3/год відповідно. Крильчатка виготовлена з неіржавкої сталі. Максимальна температура димових газів до +250 °C. Двигун має режим роботи S1, тобто постійний режим роботи та встановлений на підшипниках. Двигуни працюють від змінної однофазної мережі 220 В, а також може працювати від трифазної 220 В.

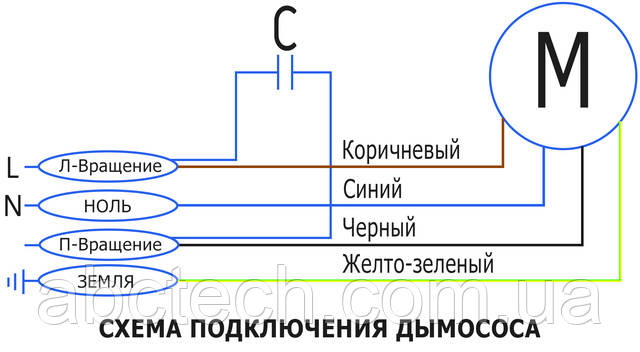

Фото — Схема під'єднання

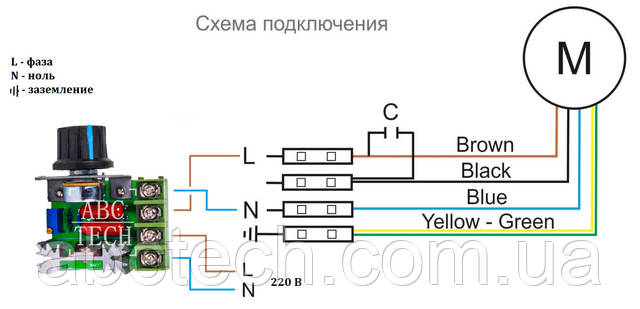

Триобмотувальний двигун для котла дає змогу плавно регулювати швидкість обертання за потужністю. Для регулювання є регулятори швидкості обертання у формі плати, подрозетника и коробки. У разі, якщо ви маєте автоматику зі зворотним зв'язком, то можна під'єднати датчик Холла (вимірює швидкість обертання обертів) до неї, для ретельнішого регулювання.

Монтаж димососа варто робити з використанням термостійкого герметика — буває в об'ємі 50 г и 310 г (з робочою температурою до 300-600 градусів). Для створення можна використовувати габарити кожуха з додаткових фото. Ця модель має робочий діапазон температур — 25...+100 °C, тому не  боїться морозів і підходить для встановлення на вулиці. Під час вуличного монтажу варто помістити димосос у короб для захисту двигуна від опадів.

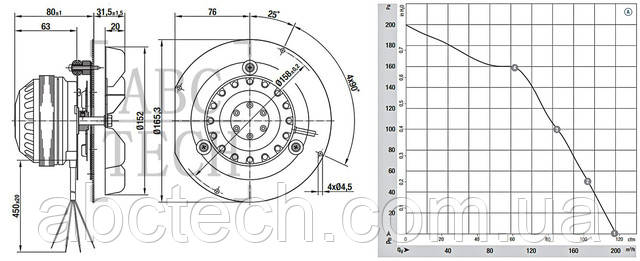

Фото — Характеристики та габарити двигуна

Фото — Параметри кожуха, щоб виготовити димос самостійно

Характеристики:

Тип двигуна: трифазний, триобмотувальний
Діаметр клинка, мм: 152
Розрішення робоче/макс.:       160/250 Па
Продуктивність робоча/макс.:        235/270 куб.м/год
Продуктивність у кожусі: 145 куб.м/год
Споживана потужність:        0,033 кВт
Регулювання обертів двигуна:        10-100%
Швидкість обертання:        2400 об./хв
Максимальна робоча температура:        250 °С
Рівень шуму, дБ: 56
Ступінь захисту:        IP44
Напруга мережі:        220 В
Частота тока: 50 Гц
Вага, кг:  1,5
Габарити, см: 16,5*16,5*12

Термопара

Терморегулятор призначений для автоматичного вимкнення (розмикання ланцюга) за встановленої температури. Капілярний термостат використовується для автоматичного регулювання тягою, якщо зробити димосос своїми руками, а також як терморегулятор у різній техніці — плитах, духовках, бойлерах тощо.

Застосовується нашою фірмою ABC Tech також під час складання димососів для твердопаливних котлів і печей. Принцип роботи дуже простий — монтуйте колбу термопари до димохода (або до корпусу димососа), щоб датчик стикається зі стінкою димохода, а сам регулятор встановлюєте на корпус димососа або в окремий короб.

Фото - Схема терморегулятора

Встановлюєте температуру, скажімо 120 градусів, і в разі досягнення цієї температури тяга буде достатньою й регулятор вимкне живлення двигуна димососа, а у разі падіння температури впаде і тяга та регулятор знову увімкне витяжний вентилятор. У такий спосіб димос буде сам вмикатися-вимикатися для підтримки заданого температурного режиму й так може працювати круглу зиму автоматично.
Також терморегулятор має вкрай ліве положення — примусове вимкнення терморегулятора та під'єднаного пристрою. Має характерне клацання.

Характеристики:

Діапазон регулювання температури терморегулятора: 50-300 °C
Довжина капіляра: 100 см.
Виробник: FSTB
Країна виробництва: Китай.
