Регулятор обертів плата для двигуна 2 кВт Блок керування Потужний симісторний регулятор напруги

Регулятор обертів плата для двигуна 2 кВт Блок керування Потужний симісторний регулятор напруги

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0619

298 ₴

Показати оптові ціни
+380 (50) 864-80-47
(Viber Telegram Whatsapp)
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Регулятор обертів плата для двигуна 2 кВт Блок керування Потужний симісторний регулятор напруги
Регулятор обертів плата для двигуна 2 кВт Блок керування Потужний симісторний регулятор напругиГотово до відправки
298 ₴
+380 (50) 864-80-47
(Viber Telegram Whatsapp)
Опис
Характеристики
Інформація для замовлення

Регулятор потужності (так званий димер) у вигляді плати без корпусу застосовується для регулювання швидкості обертання електродвигунів або потужності живлення приладів. Максимальна потужність навантаження складає 1200 Вт.

ЗАСТОСУВАННЯ

Застосовується в системах вентиляції для включення/вимкнення та регулювання швидкості обертання однофазних електродвигунів вентиляторів, керованих напругою. Допускається керування кількома вентиляторами, якщо загальний струм споживання не перевищує гранично допустимої величини струму регулятора. Підходить для всіх двигунів та димососів представлених у нашому каталозі.
Також підійде для:
- регулювання швидкості (оборотів) асинхронних електродвигунів - димососи, вентилятори, нагнітач повітря, дриль і т.п.
- регулювання яскравості освітлювальних приладів – лампи розжарювання, штучне освітлення тощо
- регулювання потужності електронагрівачів – паяльники, ТЕНи тощо.

Увага! Пристрій не може димувати реактивні навантаження - заощадження лампи, побутова електротехніка, трансформатори, котушки і т.п.

КОНСТРУКЦІЯ

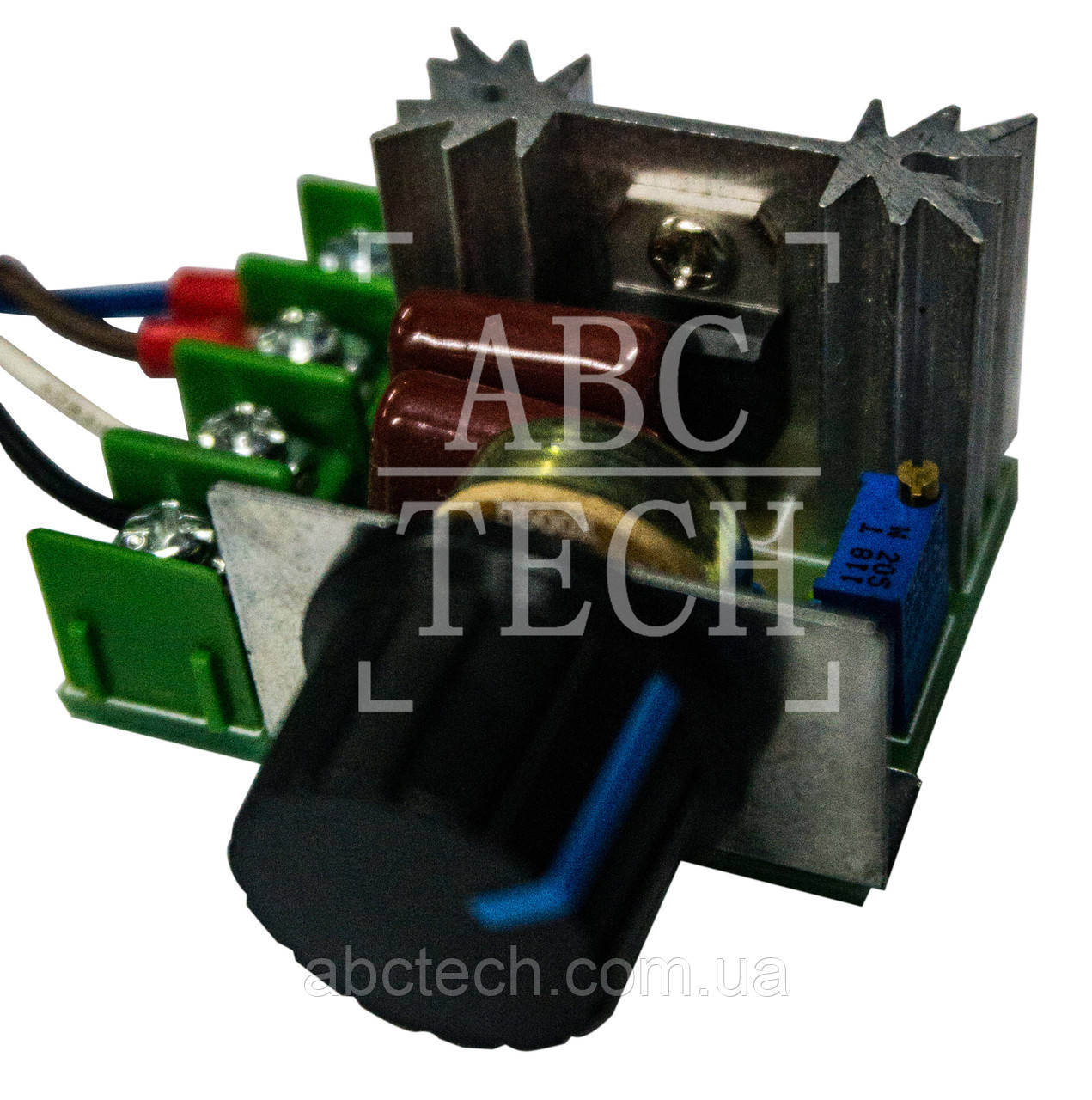

Цей регулятор йде у вигляді плати без корпусу. Симистор має радіатор для охолодження під час роботи. Принцип роботи такого регулятора заснований на зміні моменту включення симистора щодо переходу напруги через нуль.

Конструкция диммера

Фото — Конструкція димера

РЕГУЛЮВАННЯ ОБОРОТІВ ДВИГУНА

Регулювання швидкості двигуна димососа йде у 2 етапи:

1. Налаштування нижнього порогу – вона дозволить задати мінімальне значення потужності, що подається на двигун (необхідно щоб двигун не "глухий" і задається таким чином потужність холостого ходу). Для початку підключаємо димер та двигун (без навантаження). Колесо регулювання ставимо на мінімальне значення (проти годинника стрілки до упору). І регулюємо викруткою значення нижнього порогу, щоб двигун робив мінімальні оберти. Значення необхідно підбирати виходячи з двигуна практично. Дане значення потужності необхідне мінімальної частоти стійкого обертання двигуна. Слід зазначити, що це значення може змінитися згодом і потрібно буде докрутити значення, тому, що опір у двигуні може згодом зміниться: через сажу, забивання підшипників тощо.

Відео – Регулятор швидкості для двигуна

Поставтеся до регулювання на даному етапі особливо важливо! Обертання двигуна обов'язкове, щоб регулятор швидкості не перегрівався і не згорів. Швидкість обертання може бути умовно від "ледве" обертається (50 об/хв) і до певного значення, яке вам може бути необхідно — скажімо 1000 об/хв (щоб ваш двигун мав якесь ККД), якщо неодружені обороти вам зовсім не потрібні, наприклад, при роботі витяжного димососа на каміні.

2. Плавне регулювання. Держак задає потужність значення встановленого в попередньому пункті і до 100%.

Схема подключения диммера

Фото - Схема підключення димера

ПІДКЛЮЧЕННЯ

Регулятор швидкості підключається дуже просто: два контакти підключаються до побутової мережі 220 В. Інші два контакти до навантаження.

Увага! Усі роботи з монтажу та підключення електрообладнання повинні проводитись при відключеній напрузі електромережі.
Комплектація: Плата регулятора потужності 1 шт.

Характеристики:

Вид: плата
Спосіб монтажу: попередньо потрібно виготовити корпус
Потужність: 2000 Вт
Потужність (при тривалому резистивному навантаженні): 1200 Вт
Напруга: 220 В
Тип: AC, змінний струм
Регулювання напруги: AC 90-220V

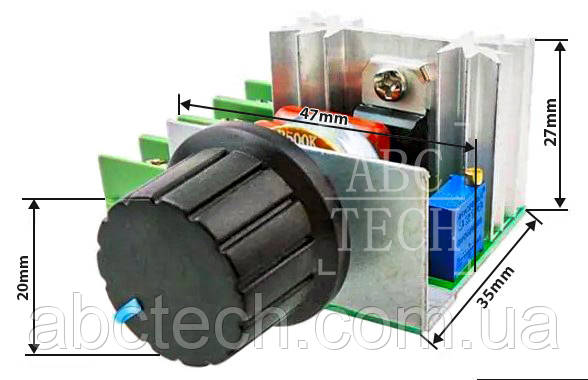

Габарити: 48х60х28мм

Основні
Країна виробникКитай
Гарантійний термін3 міс
Габаритні розміри
Д х Ш х В, не більше48х60х28мм
Загальні
Живлення, В220
Діапазон регулювання напруги, ВAC 90-220V
Максимальна (пікова) потужність, Вт2000
ТипAC, змінний струм
Способ монтажа:попередньо буде потрібно виготовити корпус
Потужність (за тривалого резистивного навантаження):1200 Вт
