Інжекційний накладний димосос ДІ-3 Витяжний димосос для цегляної кладки 33 ВТ

Димосос накладний ДІ-3 виробництва нашої компанії ABC Tech створений для простого та швидкого монтажу на плоску поверхню чи то цегляний димар, чи прямокутний димар зі сталі. Підходить для монтажу на вулиці або у приміщенні.

Все товары    УМОВИ ПРОДАЖУ   ВІДГУКИ ПРО НАС



Відео — Як обрати та монтувати накладний димосос



Призначення накладного димососу

Камінний інжекційний димосос усуває проблеми та помилки при незадовільному димовідводі, при поганій тязі каміна або котла, а також убезпечить ваше приміщення від зворотної тяги при розрідженні атмосфери. Він призначений для створення додаткової тяги в димарях опалювальних систем (котла, печі, каміна) до 45 кВт.

Варто зауважити, що існує три модифікації димососів — ДІ-1ДІ-2 та ДІ-3, які  мають крильчатку 150 мм, але відрізняються способом монтажу та типом поверхні (для круглої чи пласкої труби). А модифікації ДІ-2-100 та ДІ-3-100 призначені для більш потужних опалювальних систем до 90 кВт, і мають розмір крильчатки 180 мм.

Конструктивно пічний димосос дуже простий — корпус, двигун, захист двигуна, термостат, хомути для кріплення. У місцях контактування з димом димосос виготовлений із чорної сталі 3 мм завтовшки, де не контактує — 2 мм. Двигун встановлений на монтажній пластині та закритий захисною кришкою. Крильчатка двигуна виготовлена з нержавіючої сталі. Вся робоча частина димососного вузла знаходиться за межами димоходу, а конструкція димососа не перешкоджає формуванню природної тяги і не піддається впливу високих температур. Корпус та захист двигуна пофарбовані порошковою фарбою.

Увага! Колір може відрізнятись від того, що ви бачите на фото/відео, тому якщо вам колір важливий — уточніть актуальні кольори у менеджера.



Відео — Порівняння димососів зі 150 мм та 180 мм крильчаткою



Порядок монтажу пічного димососа
Установка димососу

Монтаж здійснюється на цегляну кладку (грубу) або плоскі труби. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки труби. Якщо на горизонтальній ділянці труби, то двигуном вгору. Якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Встановлюється на знежирену поверхню на герметик. Фізично тримають корпус саморізи, а герметик потрібен лише для герметизації.

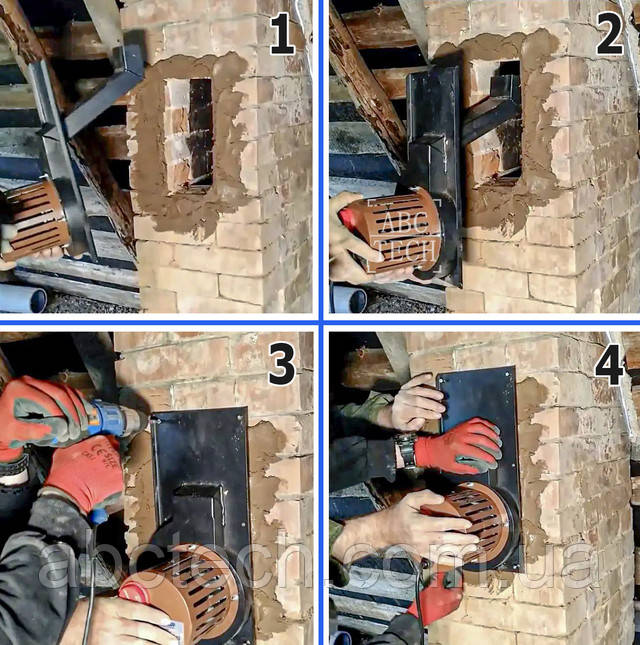

Порядок встановлення:

  • Прокласти кабель живлення, після чого підготувати димар: розмітити та вирізати отвір. Зазвичай розмір підбирається під час монтажу і залежить від кладки та розмірів цегли. Це може бути прямокутник приблизно 1/2 * 4 цеглини або два круглі отвори коронкою для входного та вихідного патрубків;
  • Просвердлити отвір під дюбелі. Зачистити місце вставки на димарі. Нанести термостійкий герметик за контуром. Це може бути силікон, азбестова нитка-полотно (коли рівна поверхня) або глино-піщано-азбестова суміш (коли димар не рівний);
  • Встановити димосос у вирізаний отвір. Закріпити корпус шурупами (болтами) по периметру d6 (дюбелі/саморізи не йдуть у комплекті);
  • При затягуванні шурупів варто візуально перевірити правильне нанесення герметика/азбесту і, якщо потрібно, нанести додатково;
  • Дати висохнути герметику. Час висихання вказаний виробником герметика;
  • Далі можна підключати до мережі 220 В як безпосередньо в мережу, так і через додатковий пристрій для регулювання (димер, автоматика).
Обережно!  При монтажі необхідно ОБОВ'ЯЗКОВО нанести термогерметик на місце встановлення.



Для максимальної ефективності роботи після ексгаустера необхідно залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Установку можна проводити як у приміщенні, так і на вулиці. Робоча температура навколишнього середовища для двигунів становить від -25 до +100 градусів, тому вони не бояться морозів. Однак при монтажі на вулиці слід додатково виготовити короб від дощу (та інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.



Відео — Як підібрати димосос до котла

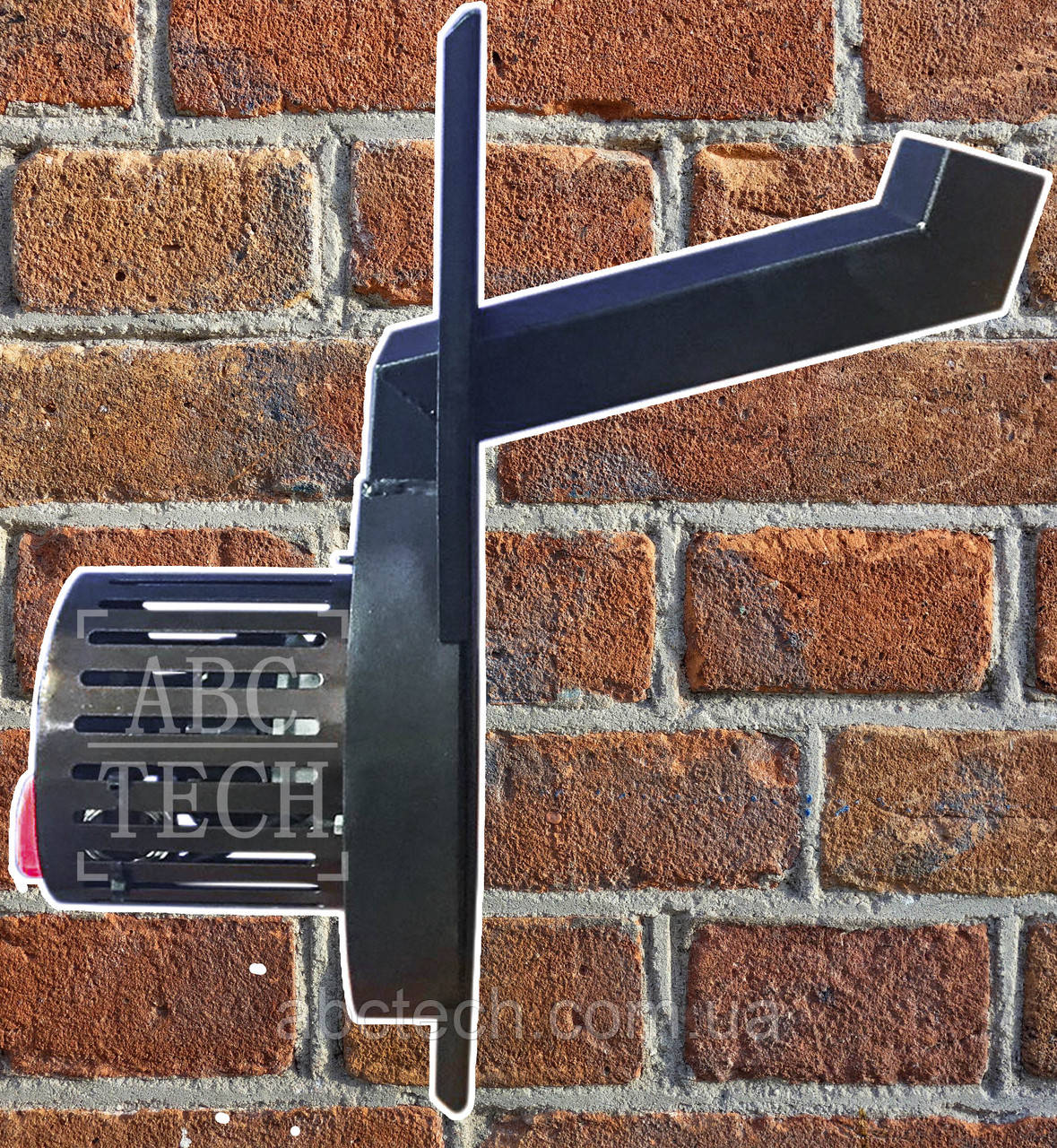

Монтаж камінного димососу
Чому форма корпусу саме така

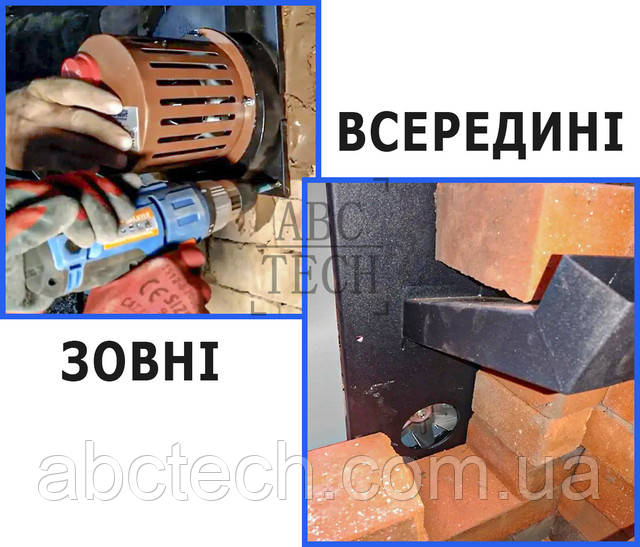

Наочно розглянемо як виглядає встановлений димосос у цегляному димарі. Довжина вихідного патрубка підібрана таким чином, щоб вихід був по центру димохода. Також вихідний патрубок не перешкоджає природній тязі, якщо димосос вимкнено.

У комплекті йде термостат, який вмикатиме/вимикатиме інжекційний ексгаустер під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде у комплектації. Встановлюєте регулятором температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою і термостат включатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимикається. Таким чином димосос буде сам вмикатися/вимикатися для підтримання заданого температурного режиму і так може працювати круглу зиму автоматично.
Також термопара має 2 крайніх положення: у лівому – примусове вимкнення ексгаустера, а у правому – примусове включення.

Ежекторні димососи можна регулювати за допомогою додаткових пристроїв як от автоматикою котла за часом роботи (модуляція), так і регулятором швидкості потужності (в межах від 10 до 100%). Живлення пристрою — побутова мережа 220 В, а споживана потужність 33 Вт. Також тягу можна додатково контролювати шибером (заслінкою) котла.
Варто відзначити, що як і димар, корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам ексгаустер – достатньо лише зняти двигун із корпусу, щоб мати повний доступ для чищення.

Увага! Після чищення повторна герметизація обов'язкова (між двигуном та корпусом), інакше без герметика буде просочування димових газів у приміщення. Звичайно, без герметизації стики самостійно закоксуються з часом, проте до цього моменту вихід димових газів неминучий.

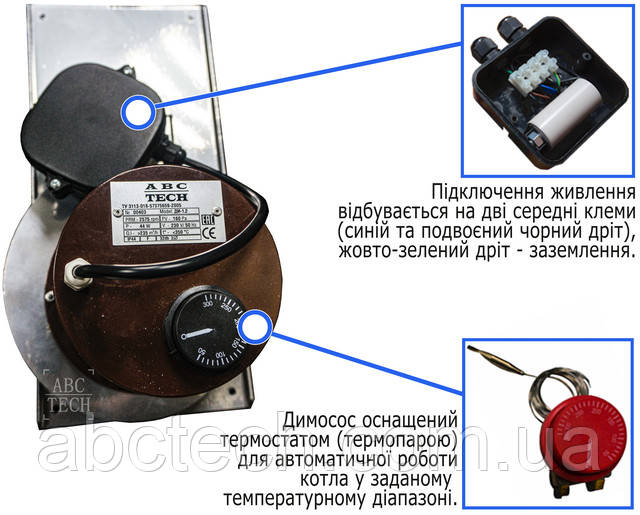

Схема підключення димососа
Характеристики двигуна та схема підключення
Двигун має режим роботи S1, тобто. постійний режим роботи та встановлений на підшипниках, що забезпечує тривалий термін служби. Максимальна температура димових газів становить 250 градусів. Двигун працює від змінної однофазної мережі 220 В.



Характеристики:

Виробник: ABC Tech, Україна;
Тип димососу: накладний, на плоску поверхню (цегла, плоска труба);
Розрідження робоче/макс, Па: 160/250;
Продуктивність робоча/макс, куб.м/год: 235/270;
Продуктивність у кожусі, куб.м/год: 145;
Споживана потужність, кВт: 0,033;
Регулювання оборотів двигуна, %: 10-100;
Швидкість обертання, об/хв: 2400;
Максимальна робоча температура, °C: 250;
Ступінь захисту: IP44;
Напруга мережі, В: 220;
Частота струму, Гц: 50;
Матеріал корпусу: вуглецева сталь;
Вага, кг: 6,5;
Габарити, см: 42*21,5*42,5.

Комплектація:  димосос у зборі (корпус під кладку/плоску трубу, захист двигуна, монтажна коробка, термостат).
Увага! Герметик термостійкий та регулятор швидкості, дюбелі/саморізи в комплектацію не входять!
Завантажити паспорт до димососів серії ДІ.



ТЕХПІДТРИМКА    КОНТАКТИ   БЛОГ

Відео — Установка накладного дымососа в лазні

Основні
ВиробникABC Tech
Країна виробникУкраїна
Тип димососу за принципом роботиВентиляторний
Тип вентиляторного димососаВідцентровий
Тип відцентрового вентиляторного димотягаОдностороннього всмоктування
Тип димососу по мобільностіСтаціонарний
Продуктивність270 куб.м/год
Частота обертання2575 об/хв
Максимальна температура димових газів350 град.
Мінімальна температура димових газів50 град.
Споживана потужність0.044 кВт
Напруга мережі220~240 В
Частота струму50 Гц
Ступінь захисту IP44
Рівень шуму32 дБ
Напрямок обертанняЛіве, Праве
Вага6 кг
Гарантійний термін12 міс
СтанНовий
Регулювання обертів двигуна10 - 100 %
Розрядження робоче/макс.160/250 Па
Діаметр крильчатки двигуна, мм150
