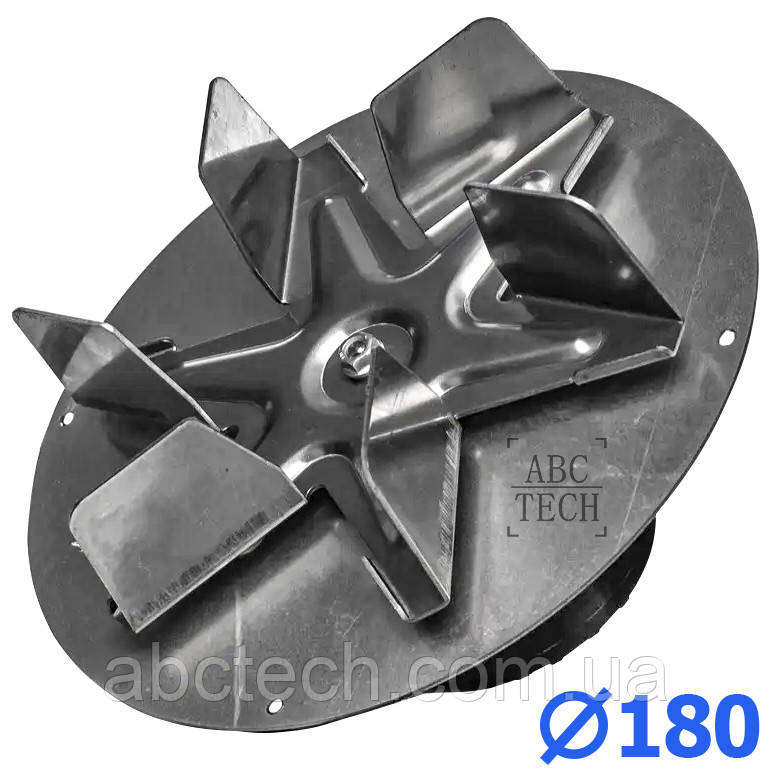

Двигун димососа для твердопаливного котла і печі, Двигун витяжного вентилятора для посилення тяги 180мм

Двигун димососа WT-180 (або ще їх називають високотемпературні вентилятори) з крильчаткою 180 мм стане в нагоді, якщо потрібно зробити димосос самостійно своїми руками, а також для заміни двигуна у вже існуючому врізному або накладному димососі. Гарантія на двигун 12 місяців.

Вентилятор застосовується для видалення продуктів горіння у казанах, мангалах, парових котлів. Вентилятори димососа використовують канальні, інжекційні накладні, равликові (димосос котла Холмова), та пічні димососи.

Відео — Типи димососів

Якісний двигун для димососа

Ці двигуни італійської марки ми самостійно використовуємо у виробництві наших димососів від ABC Tech. При своєчасному чищенні (залежно від типу сировини що ви використовуєте) буде працювати 5-7 років. Також ви можете відразу купити димосос у зборі, наприклад, ДИ-2.

Фото — Двигун зі 150-ю крильчаткою (зліва) та 180-ю (справа)

За допомогою димососу ви можете регулювати як тягу, так і температуру горіння котла. Робочий вузол винесений зовні монтажної пластини, тому він не схильний до впливу димових мас і високих температур, що проходять через нього.
При використанні накладного корпусу повітря буде проходити по димарю, незалежно увімкнений двигун чи ні.

Відео — Двигун димососа

Характеристики двигуна та схема підключення
Дана модель буває у двох типорозмірах зі 150мм та 180мм крильчаткою та з продуктивністю 235 та 410 м3/год відповідно. Крильчатка виготовлена з нержавіючої сталі. Максимальна температура відпрацьованих газів до +250 °С. Двигун має режим роботи S1, тобто. постійний режим роботи та встановлений на підшипниках. Двигуни працюють від змінної однофазної мережі 220 В, а також може працювати від трифазної 220 В.

Фото — Схема підключення

Триобмотувальний двигун для котла дозволяє плавно регулювати швидкість обертання за потужністю. Для регулювання існують регулятори швидкості обертання у вигляді плати, підрозетника та коробки. Якщо ви маєте автоматику зі зворотним зв'язком, то можна підключити датчик Холла (вимірює швидкість обертання обертів) до неї, для більш ретельного регулювання.

Відео – Регулятор швидкості для двигуна

Монтаж димососа варто здійснювати з використанням термостійкого герметика - буває в обсязі 50 г й 310 г (з робочою температурою до 300-600 градусів). Для створення можна використовувати габарити кожуха із додаткових фото. Дана модель має робочий діапазон температур -25 … +100 ° С, тому не боїться морозів і підходить для встановлення на вулиці. При вуличному монтажі варто помістити димосос у короб для захисту двигуна від опадів.

Фото — Характеристики та габарити двигуна

Відео - Конструкція димососа

Характеристики:

Тип двигуна: трифазний, триобмотувальний
Діаметр клильчатки, мм: 180
Розрідження робоче/макс.: 160/250 Па
Продуктивність робоча/макс.: 235/270 куб.м/год
Продуктивність у кожусі: 145 куб.м/год.
Потужність: 0,033 кВт
Регулювання оборотів двигуна: 10-100%
Швидкість обертання: 2400 об/хв
Максимальна робоча температура: 250 °C
Рівень шуму, дБ: 56
Ступінь захисту: IP44
Напруга мережі: 220 В
Частота струму: 50 Гц
Вага, кг: 2,5
Габарити, см: 21*21*14,5
Гарантія, міс: 24

Відео — Напрямок обертів димососа

Фото - Параметри кожуха, щоб виготовити димосос самостійно
